Bích Neo Nhựa HDPE

Bích neo nhựa HDPE (mặt bích có gân chống xô lệch / Puddle Flange PE100) là phụ kiện định hình chuyên dụng hàn nhiệt cố định ngoài thân ống HDPE tại các vị trí đi xuyên tường vách bể, tầng hầm hoặc mố neo ngầm. Cấu kiện được đúc và gia công nguyên khối từ 100% hạt nhựa HDPE PE100 tỷ trọng cao, tích hợp gân neo cơ học ngàm chặt vào khối bê tông để phân tán lực dọc trục do búa nước, triệt tiêu co giãn nhiệt và tạo hàng rào chống thấm mao dẫn tuyệt đối qua sàn vách. Cập nhật chi tiết bảng giá xuất xưởng, barem kích thước, hướng dẫn 4 bước hàn nhiệt định vị chuẩn MEP và chính sách chiết khấu tốt nhất cho nhà thầu từ tổng kho phân phối cấp 1 Phú Xuân Vina.

1. Bích Neo Nhựa HDPE Là Gì? Cấu Tạo Cơ Khí & Cơ Chế Khóa Tuyến Chống Thấm

Bích neo nhựa HDPE (thuật ngữ thiết kế còn gọi là mặt bích neo có gân, cổ bích chặn bê tông hay puddle flange) là phụ kiện định vị chuyên dụng được gắn cố định bên ngoài thân ống nhựa HDPE Đệ Nhất tại các vị trí đi xuyên tường vách hầm, bể chứa hoặc mố neo ngầm.

Khác với mặt bích nối cơ khí siết bu lông thông thường, cấu tạo bích neo tập trung vào việc tạo điểm neo cơ học vững chắc trong khối bê tông:

Ống lồng trung tâm: Đoạn ống hình trụ chế tạo đồng chất từ nhựa PE100, kích thước tương thích chính xác với đường kính ngoài danh định của ống để hàn nhiệt đối đầu hoặc hàn lồng vào tuyến chính.
Vành gân neo chịu lực (Puddle Ring): Vành bích đặc tròn nhô cao vuông góc quanh thân ống. Khi đổ bê tông bao bọc xung quanh, gân neo này đóng vai trò như một móng neo cơ học ngầm, truyền ứng suất lực đẩy dọc trục sinh ra từ áp suất danh định PN và hiện tượng giãn nở nhiệt trực tiếp vào kết cấu tường vách mà không làm biến dạng đường ống.
Hàng rào cản nước (Waterstop Barrier): Biên dạng gân bích kéo dài đường đi của nước mao dẫn, triệt tiêu hoàn toàn khả năng rò rỉ nước ngầm hoặc nước bể thấm dọc theo bề mặt tiếp giáp giữa vỏ nhựa HDPE và bê tông.

>>>XEM THÊM: Biện Pháp Thi Công Đào Mương Rải Ống HDPE Chôn Ngầm Đúng Kỹ Thuật

2. Đặc Tính Kỹ Thuật Vượt Trội Của Bích Neo HDPE

Được gia công và đúc định hình từ nguyên liệu hạt nhựa HDPE PE100 tỷ trọng cao, bích neo Đệ Nhất sở hữu các đặc tính vật lý vượt trội đáp ứng tiêu chuẩn hạ tầng ngầm:

Cường độ chịu kéo & Độ bền uốn cao: Tỷ lệ cường độ trên mật độ vật liệu ưu việt giúp vành bích chịu được lực nén ép thủy tĩnh cực lớn từ khối bê tông tươi trong quá trình đầm dùi mà không bị nứt vỡ hay biến dạng.
Trơ lỳ trước môi trường xâm thực: Nhựa HDPE kháng hoàn toàn hóa chất ăn mòn, kiềm vôi của bê tông, nước ngầm nhiễm phèn, clo và các hợp chất trong nước thải công nghiệp. Không bị oxy hóa, rỉ sét như các giải pháp cổ bích hàn bằng thép đen truyền thống.
Linh hoạt thích ứng chuyển vị: Vật liệu dẻo dai giúp cấu kiện hấp thụ an toàn các rung chấn địa tầng nhẹ và biến động áp suất dòng chảy, bảo vệ an toàn cho cả hệ thống đường ống lẫn tường vách công trình.
Dải kích cỡ đa dạng chuẩn hóa: Được sản xuất và gia công linh hoạt từ các khẩu độ nhỏ như D40, D50, D63, D75, ống nhựa HDPE D90 Đệ Nhất đến các đường ống truyền tải trục lớn như ống HDPE D180 Đệ Nhất, ống nhựa HDPE D200 Đệ Nhất, ống HDPE D225 Đệ Nhất, ống HDPE D250 Đệ Nhất, ống nhựa HDPE D280 Đệ Nhất, ống nhựa HDPE D355 Đệ Nhất và ống nhựa HDPE D400 Đệ Nhất.

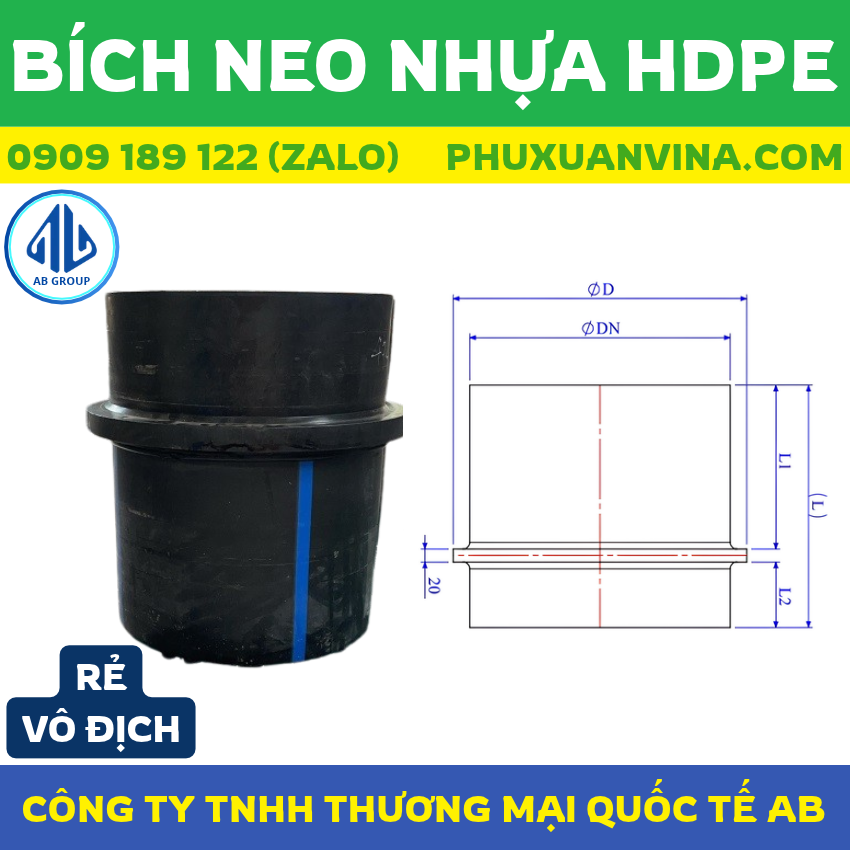

Bảng Thông Số Kích Thước Kỹ Thuật Chi Tiết (DN315 – DN1200)

* Đơn vị đo: mm. Bảng tra cứu thông số kích thước hình học chi tiết gồm đường kính trong (ØDN), đường kính ngoài (ØD), độ dày (e) và các kích thước lắp ghép (L, h, L1, L2).

STT	Ø DN (mm)	Ø D (mm)	e (mm)	L (mm)	h (mm)	(L1) (mm)	L2 (mm)
1	315	355	12.1	370	20	250	100
2	355	410	13.6	370	20	250	100
3	400	450	15.3	370	20	250	100
4	630	690	24.1	370	20	250	100
5	800	900	30.6	630	30	500	100
6	1000	1100	38.2	630	30	500	100
7	1200	1300	45.9	630	30	500	100

Chú thích ký hiệu hình học:

ØDN: Đường kính trong danh nghĩa của phụ kiện (mm).
ØD: Đường kính ngoài thân phụ kiện (mm).
e: Độ dày thành cấu kiện (mm).
L: Chiều dài tổng thể toàn bộ phụ kiện (mm).
h: Chiều cao gờ/bước chuyển tiếp kỹ thuật (mm).
(L1), L2: Chiều dài các phân đoạn lắp ghép và ngàm kết nối (mm).

>>>XEM THÊM: Tuổi Thọ Ống HDPE Được Bao Lâu? Các Yếu Tố Quyết Định Độ Bền 50 Năm

3. Phạm Vi Ứng Dụng Trong Hệ Thống Hạ Tầng & Công Trình MEP

Nhờ khả năng vừa neo chặn vừa chống thấm nước triệt để, bích neo HDPE là cấu kiện không thể thiếu trong nhiều hạng mục hạ tầng kỹ thuật:

Trạm xử lý nước sạch & Mạng lưới cấp nước: Đi xuyên qua vách đài nước, bể chứa ngầm đô thị, hố van kỹ thuật và mố neo ngầm tại các khúc cua chuyển hướng dòng chảy.
Trạm xử lý nước thải & Công trình thoát nước: Đấu nối xuyên vách các bể lắng, bể điều hòa, hố thu gom nước thải nơi đòi hỏi khả năng kháng axit, kháng khí sunfua ($H_2S$) và chống rò rỉ chất thải nguy hại ra môi trường đất.
Nông nghiệp kỹ thuật cao & Thủy lợi: Lắp đặt tại đập dâng, trạm bơm tưới tiêu, bể chứa phân bón sinh học và các đường ống điều tiết lưu lượng lớn.
Công nghiệp hóa chất, dầu khí & Dẫn khí: Hệ thống thu gom nước làm mát, ống lồng ngầm kỹ thuật bảo vệ đường cáp và các tuyến ống công nghiệp vận hành dưới tải trọng rung lắc cơ học.
Tích hợp mạng lưới vật tư tổng hợp: Tuyến ống xuyên vách sau khi neo chắc có thể linh hoạt chuyển hướng dòng chảy bằng các phụ kiện thuộc nhóm phụ kiện HDPE hàn Đệ Nhất như co HDPE Đệ Nhất, tê HDPE Đệ Nhất, lơi HDPE Đệ Nhất hoặc thu nhỏ đường kính qua tê giảm HDPE Đệ Nhất và nối giảm HDPE Đệ Nhất.

>>>XEM THÊM: Bảng Tra Áp Lực Ống HDPE PN6, PN8, PN10, PN12.5, PN16, PN20 Chuẩn

4. Quy Trình Thi Công Hàn Nhiệt & Lắp Đặt Bích Neo HDPE Chuẩn Kỹ Sư Giám Sát

Để mối hàn bích neo đạt tính đồng nhất cơ lý $100\%$ với thân ống và bảo đảm khả năng chống thấm tuyệt đối khi đổ bê tông, kỹ sư công trường cần kiểm soát nghiêm ngặt theo các bước sau:

Bước 1: Chuẩn bị bề mặt tiếp xúc

Làm sạch hoàn toàn đất cát, dầu mỡ, ba-via và độ ẩm bám dính trên đầu ống HDPE và lòng trong của bích neo.
Cắt phẳng đầu ống vuông góc 90° so với tâm trục và cạo sạch lớp oxy hóa mỏng trên bề mặt nhựa tiếp xúc hàn.

Bước 2: Gia nhiệt nóng chảy

Sử dụng máy hàn nhiệt chuyên dụng (hàn đối đầu hoặc hàn phụ kiện). Cài đặt nhiệt độ đĩa nhiệt chuẩn xác theo barem nhà sản xuất (thường dao động ở mức 210°C ± 10°C).
Đặt đồng thời đầu ống và bích neo tiếp xúc phẳng khít với mâm nhiệt, gia lực ép nhẹ để tạo gờ viền nhựa nóng chảy đồng đều quanh chu vi.

Bước 3: Ép nối và cố định ninh kết

Hết thời gian gia nhiệt quy chuẩn, nhanh chóng rút mâm nhiệt ra khỏi vị trí ghép nối.
Đẩy dứt khoát hai đầu nóng chảy tiếp xúc vào nhau với áp lực ép quy định, căn chỉnh đồng trục tuyệt đối, không xoay vặn.
Giữ nguyên vị trí ép cố định cho đến khi mối hàn nhựa nguội hoàn toàn theo thời gian làm mát tự nhiên để cấu trúc polymer tái lập liên kết bền vững.

Bước 4: Đổ bê tông chèn vách & Lưu ý cốt lõi

Khi định vị bích neo vào cốp pha vách bể, phải cố định chắc chắn ống không để bị xê dịch bởi áp lực bơm bê tông tươi.
Đầm dùi bê tông kỹ lưỡng xung quanh gờ bích neo, tránh hiện tượng rỗ tổ ong tại vị trí chân bích làm mất tác dụng chống thấm.
Thợ thi công bắt buộc phải trang bị đồ bảo hộ lao động (găng tay chịu nhiệt, kính bảo hộ) để chống bỏng trong quá trình thao tác với máy hàn.

>>>XEM THÊM: Bảng Thông Số Hàn Ống HDPE Chuẩn Kỹ Thuật | Phú Xuân Vina

5. Năng Lực Gia Công & Hệ Thống Phân Phối Cấp 1 Của Phú Xuân Vina

CÔNG TY TNHH THƯƠNG MẠI QUỐC TẾ AB (Phú Xuân Vina) tự hào là tổng kho phân phối cấp 1 chính hãng các thương hiệu vật tư ống hạ tầng cấp thoát nước hàng đầu Việt Nam: Nhựa Đệ Nhất, Nhựa Bình Minh, Nhựa Tiền Phong, Nhựa Hoa Sen, Nhựa Đồng Nai...

Thế mạnh cung ứng và dịch vụ kỹ thuật đồng hành cùng nhà thầu:

Xưởng gia công phụ kiện theo yêu cầu bản vẽ: Trực tiếp nhận gia công đúc bích neo HDPE, phụ kiện hàn góc đặc thù, ống xuyên sàn phi tiêu chuẩn bằng máy móc thủy lực hiện đại, đáp ứng mọi yêu cầu khắt khe của hồ sơ thiết kế Shop Drawing.
Hồ sơ pháp lý minh bạch: Cung cấp đầy đủ giấy chứng nhận kiểm định chất lượng xuất xưởng CO/CQ, biên bản thử nghiệm áp lực và hóa đơn VAT hợp pháp cho từng lô hàng.
Hệ sinh thái vật tư đồng bộ: Cung ứng trọn gói từ ống và phụ kiện HDPE sang hệ thống đường ống tòa nhà ống PVC Đệ Nhất, phụ kiện PVC Đệ Nhất và ống PPR Đệ Nhất chịu nhiệt.
Hạ tầng giao vận nhanh chóng: Đội ngũ xe tải gắn cẩu chuyên dụng giao hàng tận chân công trình tại toàn bộ khu vực TP. Hồ Chí Minh, Bình Dương, Đồng Nai, Long An, Tây Ninh, Bà Rịa - Vũng Tàu, Bình Phước, Lâm Đồng, các tỉnh miền Tây (Cần Thơ, Tiền Giang, Bến Tre, Đồng Tháp, An Giang, Kiên Giang, Cà Mau...) và khu vực Tây Nguyên (Gia Lai, Đắk Lắk, Kon Tum...).
