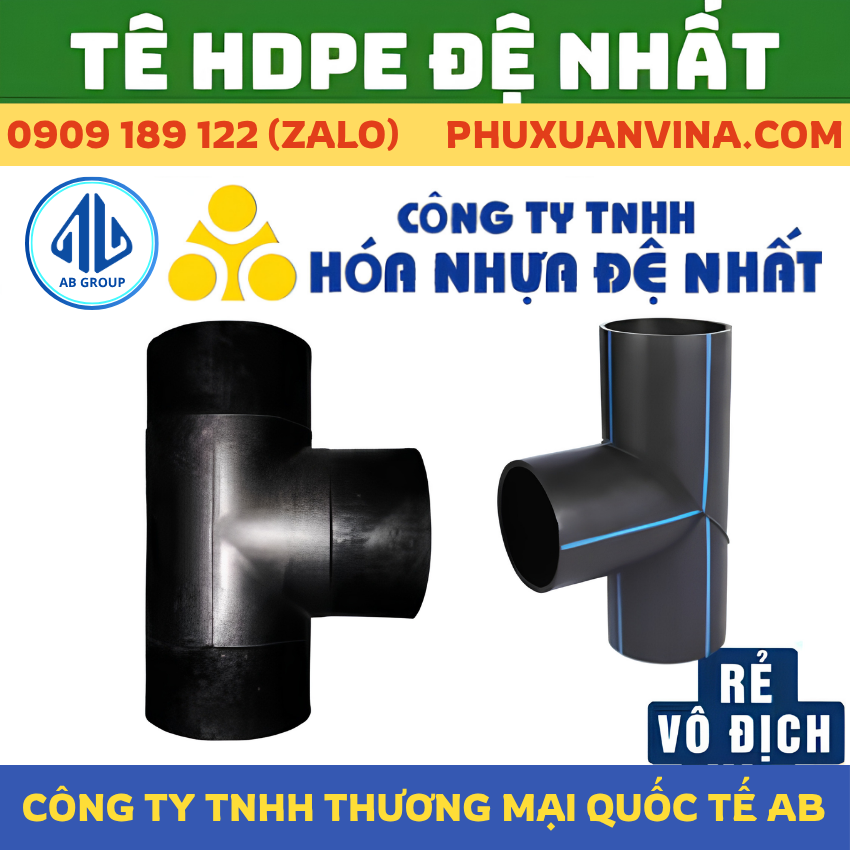

Tê HDPE Đệ Nhất

Tê HDPE Đệ Nhất (ba chạc 90 độ PE100) dải khẩu độ danh định từ D20 đến D2000 mm sản xuất từ 100% hạt nhựa Polyethylene nguyên sinh theo tiêu chuẩn ISO 4427:2007 và TCVN 7305, chuyên dụng phân nhánh vuông góc 90°, cân bằng lưu lượng và hạn chế ứng suất búa nước cục bộ trên các mạng lưới cấp thoát nước hạ tầng đô thị, khu công nghiệp và tưới tiêu nông nghiệp. Danh mục bao gồm dòng tê đúc hàn lồng (D20 – D63), đúc hàn đối đầu nguyên khối (D63 – D630) và cấu kiện hàn phân đoạn gia công khẩu độ lớn theo bản vẽ công trình. Cập nhật chi tiết bảng barem kích thước, hướng dẫn kỹ thuật kiểm soát nhiệt độ hàn đối đầu và chính sách chiết khấu nhà thầu tốt nhất từ tổng kho phân phối cấp 1 Phú Xuân Vina.

1. Bản Chất Kỹ Thuật & Phân Loại Công Nghệ Đấu Nối Tê HDPE Đệ Nhất

Tùy theo khẩu độ danh định ngoài (OD), áp suất danh định PN và điều kiện không gian thi công dưới lòng hào đào, phụ kiện tê HDPE Đệ Nhất được phân thành 3 nhóm công nghệ đấu nối chuyên biệt:

1.1. Tê HDPE Đúc Hàn Lồng Trong (Socket Fusion)

Nguyên lý kết nối: Gia nhiệt nung chảy đồng thời bề mặt ngoài của đầu ống và bề mặt lòng trong của tê qua đầu gia nhiệt của máy hàn nhiệt cầm tay, sau đó lồng ghép cưỡng bức theo phương đồng trục để tái kết tinh chuỗi polymer.
Dải kích thước danh định: Chuyên dụng cho các khẩu độ nhỏ từ D20 mm đến D63 mm.
Ưu điểm & Ứng dụng: Kết cấu gọn nhẹ, kiểm soát góc lắp chuẩn xác tại các vị trí không gian chật hẹp như hố van đồng hồ, hộp kỹ thuật công trình dân dụng hoặc mạng nhánh tưới tiêu nông nghiệp. Đối với các tuyến cấp nước sinh hoạt nóng lạnh trong công trình nhà cao tầng, kỹ sư có thể bố trí tích hợp cùng hệ thống Ống PPR Đệ Nhất để đảm bảo khả năng chịu nhiệt độ cao dài hạn.

1.2. Tê HDPE Đúc Hàn Đối Đầu (Butt Fusion)

Nguyên lý kết nối: Cấu kiện được đúc ép phun áp lực cao nguyên khối từ khuôn thép. Ba đầu tiếp xúc phẳng được kẹp đồng tâm trên giá máy hàn thủy lực, nung nóng dẻo qua đĩa nhiệt và ép chặt giáp mối trực tiếp với thân ống theo chu trình thông số chuẩn.
Dải kích thước danh định: Phổ biến từ D63 mm đến D630 mm.
Ưu điểm thủy lực: Bề mặt thành trong trơn nhẵn, hệ số nhám ma sát cực thấp giúp hạn chế tổn thất áp suất động tại nút giao. Mối hàn sau khi làm nguội tự nhiên đạt độ liên kết phân tử bền vững ngang bằng với thân ống chính.

1.3. Tê HDPE Hàn Đối Đầu Gia Công Từ Phôi Ống (Fabricated)

Nguyên lý kết nối: Được chế tạo tại xưởng bằng kỹ thuật cắt vát góc hình học chính xác từ phôi ống HDPE Đệ Nhất chính hãng đạt tiêu chuẩn ISO 4427 / TCVN 7305, sau đó ghép nối trên máy hàn phân đoạn tự động.
Dải kích thước danh định: Mở rộng từ D63 mm, D90 mm đến các đại khẩu độ D630 mm – D2000 mm.
Ưu điểm & Ứng dụng: Đáp ứng linh hoạt các thiết kế nút giao trắc dọc phức tạp, cống xả đáy hoặc trạm bơm công suất lớn mà khuôn đúc công nghiệp không có sẵn.

Lưu ý kỹ thuật: Đối với các trục thu gom nước thải trọng lực hoặc thoát nước mưa không chịu áp lực thủy tĩnh, nhà thầu có thể kết hợp phương án đấu nối bằng Ống PVC Đệ Nhất và Phụ Kiện PVC Đệ Nhất dán keo để tối ưu hóa bài toán dự toán tổng thể.

>>>XEM THÊM: Nhận Gia Công Phụ Kiện uPVC - HDPE Phi Tiêu Chuẩn Cho Dự Án MEP

2. Dải Quy Cách Danh Định Tê HDPE Đệ Nhất (D20 – D2000)

Nhựa Đệ Nhất tiêu chuẩn hóa dải kích cỡ ba chạc 90 độ, đáp ứng từ mạng lưới cấp nước phân phối hộ tiêu thụ đến các tuyến truyền tải liên vùng:

Thông Số Kỹ Thuật Tê HDPE (Hàn Lồng)

* Bảng tra cứu kích thước hình học chi tiết (D, d1, A, B, H1, H2) cho các dòng tê đều và tê giảm HDPE kiểu hàn lồng (socket).

STT	Quy Cách	Đường kính ngoài (mm)		Chiều dài hàn (mm)		Kích thước chiều cao (mm)
STT	Quy Cách	D	d1	A	B	H1	H2
1	Ø 20 × Ø 20	26.5	26.5	14.5	14.5	24.5	24.5
2	Ø 25 × Ø 25	32.4	32.4	17.5	17.5	30	30
3	Ø 25 × Ø 20	32.4	26.5	17.5	14.5	28	27
4	Ø 32 × Ø 32	39.5	39.5	18	18	34	34
5	Ø 32 × Ø 25	39.5	32.4	18	17.5	31	37.5
6	Ø 40 × Ø 40	48	48	20.5	20.5	40	40
7	Ø 40 × Ø 32	48	39.5	20.5	18	40	48
8	Ø 50 × Ø 50	60	60	23.5	23.5	49	49
9	Ø 50 × Ø 20	60	26.5	23.5	14.5	34.5	44
10	Ø 50 × Ø 25	60	32.4	23.5	17.5	37	42
11	Ø 50 × Ø 32	60	39.5	23.5	18	40	48
12	Ø 50 × Ø 40	60	48	23.5	20.5	43.5	50
13	Ø 63 × Ø 63	74.5	74.5	27.5	27.5	58	58
14	Ø 63 × Ø 32	74.5	39.5	27.5	18	45	56
15	Ø 63 × Ø 40	74.5	48	27.5	20.5	49.5	58
16	Ø 63 × Ø 50	74.5	60	27.5	23.5	53	60

Chú thích thông số hình học (theo sơ đồ kỹ thuật):

Quy Cách: Đường kính ống chính × Đường kính nhánh rẽ chia dòng (mm).
D / d1: Đường kính ngoài phần nong của thân chính và nhánh rẽ (mm).
A / B: Chiều sâu ngậm ống gia nhiệt hàn lồng của thân chính và nhánh rẽ (mm).
H1 / H2: Khoảng cách tâm phụ kiện đến mép ngoài của thân chính và nhánh rẽ (mm).

>>>XEM THÊM: Bảng Tra Barem Trọng Lượng Ống HDPE Chi Tiết (Kg/Mét) Mới Nhất

3. Đặc Tính Cơ Lý Hóa & Khả Năng Kháng Môi Trường Xâm Thực

Được cấu thành từ hạt nhựa Polyethylene nguyên sinh tỷ trọng cao mạch thẳng, phụ kiện tê HDPE Đệ Nhất đáp ứng nghiêm ngặt các tiêu chuẩn chôn ngầm hạ tầng kỹ thuật:

Khả năng chịu áp lực và đàn hồi cơ học: Hấp thụ hiệu quả tải trọng nén tĩnh của các lớp đất đá hoàn trả mương đào và các rung động giao thông bên trên mà không biến dạng oval hay nứt toác ngàm.
Tính trơ lỳ hóa học tuyệt hảo: Miễn nhiễm trước tác động ăn mòn điện hóa, chịu được sự ăn mòn của dung dịch axit, dung dịch kiềm, muối khoáng và nước thải công nghiệp. Không đóng rong rêu, bảo đảm an toàn vệ sinh nguồn nước sinh hoạt và hệ thống tưới tiêu.
Giới hạn hóa chất cần kiểm soát: Tương tự thân ống Polyethylene, tê HDPE không tương thích với các axit đậm đặc có tính oxy hóa cực mạnh (như H2SO4 nồng độ cao, HNO3 đặc) hoặc các hợp chất thơm, dung môi hữu cơ chứa dẫn xuất clo.
Tuổi thọ thiết kế 50 năm: Giữ vững cấp áp lực danh định PN và tính ổn định cấu trúc trong suốt nửa thế kỷ chôn ngầm ở điều kiện thi công tiêu chuẩn.

>>>XEM THÊM: Tuổi Thọ Ống HDPE Được Bao Lâu? Các Yếu Tố Quyết Định Độ Bền 50 Năm

4. Câu Hỏi Thường Gặp (FAQ) Về Kỹ Thuật Tê HDPE Đệ Nhất

1. Điểm khác biệt căn bản giữa tê đúc hàn đối đầu và tê hàn gia công là gì?

Tê đúc được ép phun nguyên khối từ khuôn thép, có độ dày đồng đều và tính thẩm mỹ cao, phù hợp với dải kích thước tiêu chuẩn từ D63 đến D630 mm. Tê hàn gia công được tổ hợp cắt vát nhiệt từ phôi ống chính hãng, chuyên giải quyết bài toán đại khẩu độ lên tới D2000 mm hoặc các vị trí trích nhánh dị quy cách theo bản vẽ thiết kế riêng.

2. Tê HDPE Đệ Nhất có kết nối chung với ống HDPE của Bình Minh hay Tiền Phong được không?

Hoàn toàn được. Các nhà sản xuất ống nhựa hàng đầu tại Việt Nam đều tuân thủ hệ quy chuẩn kích thước danh nghĩa OD theo TCVN 7305 / ISO 4427. Mối nối hàn nhiệt bảo đảm độ ngấu phân tử tuyệt đối khi hai bên cùng sử dụng mác hạt nhựa PE100 nguyên sinh và có độ dày vách ống (chỉ số SDR/PN) tương thích.

3. Vì sao không áp dụng phương pháp hàn đối đầu cho tê kích thước nhỏ từ D20 đến D50?

Ở dải đường kính nhỏ D20 – D50 mm, độ dày vách ống rất mỏng khiến việc kẹp gá căn chỉnh đồng tâm và kiểm soát mép vành nhiệt trên máy thủy lực khó đạt độ chuẩn xác. Vì vậy, phương án hàn lồng trong (socket fusion) bằng máy cầm tay là giải pháp kỹ thuật tối ưu để bảo đảm độ kín khít và đẩy nhanh tiến độ lắp đặt.

4. Khi đấu nối nhánh tê HDPE vào cụm van gang mặt bích thì xử lý thế nào?

Tại đầu nhánh của tê HDPE, kỹ sư sẽ hàn đối đầu một đoạn ống ngắn kết hợp đầu nong vành bích (Stub End) cùng cấp áp lực. Sau đó, lồng vành bích thép mạ kẽm tự do và siết bu-lông đối xứng tâm với mặt bích của cụm van gang, chèn gioăng cao su chịu lực để tạo liên kết kín khít tuyệt đối.

5. Lòng trong của phụ kiện tê HDPE có bị đóng cặn sau thời gian dài khai thác không?

Không. Bề mặt polymer PE100 có hệ số ma sát cực thấp và tính trơ lỳ hóa học, ngăn chặn hoàn toàn sự tích tụ của cặn khoáng, bùn hữu cơ và vi sinh vật, bảo toàn 100% tiết diện thông thủy suốt 50 năm vận hành.

5. Năng Lực Phân Phối Cấp 1 & Giải Pháp Cung Ứng Vật Tư Tại Phú Xuân Vina

Lựa chọn phụ kiện không chuẩn chỉ số kích thước hoặc hạt nhựa pha tạp tái sinh sẽ tiềm ẩn nguy cơ rò rỉ ngầm, tốn kém chi phí đào đường khắc phục sự cố. CÔNG TY TNHH THƯƠNG MẠI QUỐC TẾ AB (Phú Xuân Vina) khẳng định uy tín cung ứng hàng đầu cho các nhà thầu thi công hạ tầng:

Tổng kho phân phối cấp 1 chính hãng: Cung cấp trực tiếp các thương hiệu ống và phụ kiện hàng đầu như Nhựa Đệ Nhất, Nhựa Bình Minh, Nhựa Tiền Phong, Hoa Sen... Đầy đủ giấy chứng nhận xuất xưởng (CO/CQ), phiếu kiểm định Quatest và hóa đơn GTGT hợp lệ.
Xưởng gia công phụ kiện theo yêu cầu bản vẽ: Trực tiếp gia công các cấu kiện tê giảm, tê xiên 45°, thập bích, cút góc khẩu độ lớn lên đến D2000 mm theo đúng Shop Drawing hiện trường.
Chính sách chiết khấu nhà thầu: Chiết khấu trực tiếp tối ưu cho ban chỉ huy công trình, dự toán gói thầu B2B.
Vận chuyển thần tốc chân công trình: Sở hữu hệ thống xe tải cẩu chuyên dụng điều phối vật tư nhanh chóng đến mọi dự án tại TP.HCM, các tỉnh miền Nam, Tây Nguyên và khu vực lân cận.
