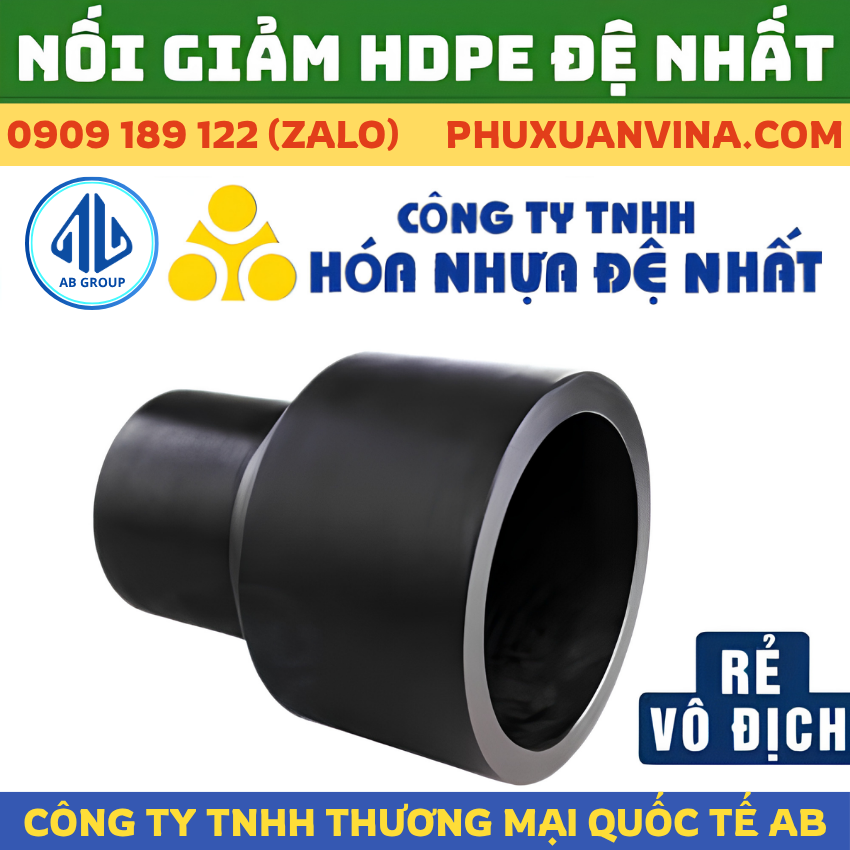

Nối Giảm HDPE Đệ Nhất

Nối giảm HDPE Đệ Nhất (măng sông giảm / côn thu PE100) dải khẩu độ danh định từ D20 đến D2000 mm sản xuất theo tiêu chuẩn ISO 4427:2007 và TCVN 7305, chuyên dụng chuyển tiếp thu hẹp tiết diện dòng chảy và tối ưu áp lực thủy lực trên các trục cấp thoát nước sinh hoạt, tưới tiêu nông nghiệp và xả thải công nghiệp. Hệ phụ kiện bao gồm dòng hàn lồng đúc (D20 – D63), hàn đối đầu giáp mối thủy lực (D63 – D630) và cấu kiện hàn phân đoạn gia công khẩu độ lớn theo bản vẽ công trình. Cập nhật bảng quy cách kỹ thuật, hướng dẫn 5 bước hàn nung chảy đồng trục và chính sách chiết khấu nhà thầu tốt nhất từ tổng kho phân phối cấp 1 Phú Xuân Vina.

1. Bản Chất Kỹ Thuật & Phân Loại Côn Thu Giảm HDPE Đệ Nhất

Nối giảm HDPE Đệ Nhất là cấu kiện trung gian chuyên dụng dùng để liên kết hai đoạn ống nhựa HDPE Đệ Nhất có đường kính ngoài (OD) khác nhau trên cùng một trục tim dòng chảy, giúp điều tiết lưu lượng và duy trì sự ổn định của thủy lực tuyến ống. Tùy theo khẩu độ danh định từ D20mm lên tới D2000mm và giải pháp thiết kế hiện trường, phụ kiện được phân thành 3 nhóm công nghệ chế tạo chính:

Nối giảm hàn lồng trong (Socket Fusion): Ứng dụng công nghệ gia nhiệt nung chảy bề mặt ngoài ống và lòng trong phụ kiện qua đầu máy hàn nhiệt cầm tay, lồng ép trực tiếp. Dải kích thước chuyên dụng cho các nhánh phân phối vừa và nhỏ (D20 – D63).
Nối giảm đúc hàn đối đầu (Butt Fusion): Chế tạo đúc nguyên khối áp lực cao, hai đầu vát mép chuẩn hình học để hàn nung tiếp xúc phẳng với vách ống bằng máy hàn thủy lực. Thích hợp cho các trục truyền tải áp lực lớn.
Nối giảm hàn gia công từ ống chính hãng (Fabricated): Được cắt gọt, vát góc chuẩn xác từ các đoạn phôi ống HDPE Đệ Nhất đạt chuẩn ISO 4427 / TCVN 7305 và liên kết bằng máy hàn phân đoạn nhiệt. Phương pháp này đáp ứng hoàn hảo các cỡ khẩu độ siêu lớn hoặc các bước chuyển quy cách phi tiêu chuẩn theo yêu cầu bản vẽ Shop Drawing.

Đối với các trục kỹ thuật đứng thoát nước trọng lực trong tòa nhà không yêu cầu áp lực cao, nhà thầu có thể cân nhắc giải pháp đồng bộ bằng ống PVC Đệ Nhất kết hợp phụ kiện PVC Đệ Nhất để tối ưu hóa bài toán kinh tế cho gói thầu.

>>>XEM THÊM: Nhận Gia Công Phụ Kiện uPVC - HDPE Phi Tiêu Chuẩn Cho Dự Án MEP

2. Quy Cách Danh Định Côn Thu Hàn Đối Đầu HDPE Đệ Nhất (D63 – D630)

Đối với các dự án mạng lưới cấp nước đô thị, trạm bơm tăng áp và xử lý nước thải công nghiệp, dải nối giảm đúc hàn đối đầu của Hóa Nhựa Đệ Nhất từ D63mm đến D630mm là quy cách được ứng dụng nhiều nhất. Cấu trúc sản phẩm được chuẩn hóa nghiêm ngặt về độ dày vách ống tương thích theo từng dải khẩu độ:

* Bảng tra cứu kích thước hình học chi tiết (D1 × D2, A, B, L) và cấp áp lực danh định (PN) của phụ kiện nối giảm hàn HDPE.

STT	Quy cách (D1 × D2)	Kích thước hình học (mm)			Cấp áp suất (PN - bar)
STT	Quy cách (D1 × D2)	A	B	L	Cấp áp suất (PN - bar)
1	90 × 40	74	51	145	PN16
2	90 × 50	74	54	145	PN16
3	90 × 63	74	60	145	PN16
4	90 × 75	74	60	145	PN16
5	110 × 50	75	56	160	PN16
6	110 × 63	75	62	160	PN16
7	110 × 75	75	62	158	PN16
8	110 × 90	75	75	158	PN16
9	140 × 110	78	76	180	PN16
10	160 × 63	80	60	192	PN16
11	160 × 75	80	76	192	PN16
12	160 × 90	80	77	192	PN16
13	160 × 110	80	76	190	PN16
14	160 × 125	80	80	187	PN16
15	160 × 140	82	82	190	PN16
16	180 × 125	105	99	232	PN12.5
17	200 × 63	90	58	204	PN16
18	200 × 75	90	62	202	PN16
19	200 × 90	90	72	202	PN16
20	200 × 110	90	75	197	PN16
21	200 × 160	90	85	192	PN16
22	225 × 125	120	105	285	PN12.5
23	225 × 180	120	116	285	PN12.5
24	450 × 315	135	110	300	PN10
25	630 × 315	165	110	400	PN10

Chú thích thông số hình học cấu kiện nối giảm:

D1 × D2: Đường kính ngoài đầu lớn × Đường kính ngoài đầu nhỏ của phụ kiện côn thu (mm).
A: Chiều dài đoạn tiếp xúc/mặt đầu hàn của đường kính lớn D1 (mm).
B: Chiều dài đoạn tiếp xúc/mặt đầu hàn của đường kính nhỏ D2 (mm).
L: Chiều dài phủ bì toàn bộ của phụ kiện nối giảm (mm).
PN: Cấp áp lực danh định tương ứng của phụ kiện (PN10, PN12.5, PN16).

Ghi chú kỹ thuật: Khi chuyển bậc khẩu độ dòng chảy, góc côn thuôn của phụ kiện giúp phân bổ đều ứng suất dòng chảy, triệt tiêu sự tích tụ bọt khí cục bộ và giảm thiểu hiện tượng xâm thực cơ học tại vị trí thắt nút thủy lực.

>>>XEM THÊM: Bảng Tra Barem Trọng Lượng Ống HDPE Chi Tiết (Kg/Mét) Mới Nhất

3. Đặc Tính Lý Hóa & Khả Năng Kháng Môi Trường Khắc Nghiệt

Được sản xuất từ hạt nhựa Polyethylene tỷ trọng cao nguyên sinh (PE100/PE80), nối giảm HDPE Đệ Nhất tích hợp các đặc tính cơ lý và hóa học chuyên biệt:

Tính đàn hồi và độ bền va đập cao: Cấu trúc polymer liên kết mạch thẳng giúp phụ kiện giữ vững độ cứng vòng, không bị nứt vỡ dưới tải trọng đè nén của đất đá và chấn động giao thông ngầm.
Trơ lỳ trước môi trường hóa chất: Phụ kiện chống chịu tuyệt hảo trước các dung dịch axit, dung dịch kiềm, muối khoáng và nước thải công nghiệp nhiễm hóa chất, bảo đảm an toàn sinh học tuyệt đối khi dẫn nước sạch sinh hoạt hoặc tưới tiêu nông nghiệp.
Giới hạn hóa chất cần lưu ý: Măng sông giảm HDPE không tương thích với các dòng axit đậm đặc có tính oxy hóa cực mạnh (như H2SO4 trên 50%, HNO3 đặc) hoặc các loại dung môi hữu cơ chứa hợp chất thơm, clo hóa.
Tuổi thọ thiết kế 50 năm: Vận hành ổn định nửa thế kỷ trong điều kiện chôn ngầm tiêu chuẩn, không bị ăn mòn điện hóa hay suy giảm áp lực danh định PN.

Trong các công trình cấp nước sinh hoạt nóng lạnh tòa nhà, nhà thầu có thể nghiên cứu lắp đặt kết hợp hệ thống ống PPR Đệ Nhất để đảm bảo tính đồng bộ và khả năng chịu nhiệt độ cao.

>>>XEM THÊM: Tuổi Thọ Ống HDPE Được Bao Lâu? Các Yếu Tố Quyết Định Độ Bền 50 Năm

4. Quy Chuẩn Kỹ Thuật Khi Lắp Đặt Hàn Nối Côn Thu HDPE

Để đảm bảo mối nối đồng nhất vật liệu, không gây rò rỉ áp lực thủy tĩnh và đạt tuổi thọ bền vững, kỹ thuật viên công trường cần tuân thủ các nguyên tắc sau:

Cắt gọt và vát mép: Đầu ống và đầu côn thu phải được cắt phẳng, vuông góc với tim trục và làm sạch bavia cơ học.
Làm sạch tiếp diện: Sử dụng khăn sạch không xơ tẩm cồn kỹ thuật để khử sạch hoàn toàn bụi đất, dầu mỡ bám dính trên mặt tiếp xúc trước khi gia nhiệt.
Kiểm soát nhiệt độ nung: Máy hàn nhiệt phải duy trì nhiệt độ bàn nhiệt ổn định ở mức 210°C ± 10°C. Tuyệt đối không hàn khi chưa đủ nhiệt hoặc nhiệt độ quá cao gây phân hủy chuỗi polymer.
Kiểm soát thời gian ninh kết nguội: Sau khi gia nhiệt tạo gờ đều theo thông số độ dày thành vách, nhanh chóng rút đĩa nhiệt và ngậm ép hai bề mặt lại với nhau. Duy trì áp suất nén cố định cho đến khi mối hàn nguội hoàn toàn tự nhiên theo môi trường; nghiêm cấm dùng nước hoặc gió nén làm nguội cưỡng bức.
Đồng bộ cấp áp lực: Kiểm tra thông số SDR và cấp áp lực PN của thân ống và phụ kiện nối giảm phải tương thích nhằm bảo đảm gờ mối hàn nở đều, không gây co hẹp tiết diện lòng trong.

>>>XEM THÊM: Bảng Thông Số Hàn Ống HDPE Chuẩn Kỹ Thuật | Phú Xuân Vina

5. Câu Hỏi Thường Gặp (FAQ) Về Nối Giảm HDPE Đệ Nhất

1. Nối giảm HDPE Đệ Nhất hiện có những phương pháp kết nối nào?

Phụ kiện gồm 3 giải pháp thi công chính: hàn lồng nhiệt socket (dải D20 – D63), hàn đúc đối đầu giáp mối bằng máy thủy lực (dải D63 – D630) và hàn gia công phân đoạn từ phôi ống chính hãng cho các khẩu độ lớn lên tới D2000.

2. Côn thu giảm bậc HDPE có làm suy giảm lưu lượng dòng chảy không?

Không. Cấu tạo góc côn thuôn mềm phân bổ áp suất đều dọc trục, bề mặt lòng trong trơn láng triệt tiêu ma sát và ngăn ngừa hiện tượng xâm thực hoặc đọng cặn cục bộ.

3. Có thể hàn nối giảm HDPE Đệ Nhất với ống HDPE của hãng khác không?

Hoàn toàn được nếu hai bên đồng nhất mác hạt nhựa PE100 nguyên sinh, cùng chuẩn đường kính ngoài danh nghĩa (OD) và có cấp áp lực (SDR/PN) tương thích.

4. Vì sao măng sông giảm HDPE không dùng được cho axit sulfuric đặc nóng?

Nhựa PE100 trơ lỳ với hầu hết axit và kiềm thông thường, nhưng dễ bị oxy hóa và đứt gãy mạch polymer khi tiếp xúc với H2SO4 đậm đặc trên 50% hoặc các dung môi hữu cơ chứa vòng thơm.

5. Đơn vị nào nhận gia công nối giảm HDPE phi tiêu chuẩn theo bản vẽ dự án?

Xưởng kỹ thuật của Phú Xuân Vina (AB Group) trực tiếp gia công các cụm côn thu lệch tâm, chuyển bậc khẩu độ lớn D110 – D2000 theo đúng bản vẽ Shop Drawing, cung cấp đầy đủ hồ sơ kiểm định CO/CQ cho dự án.

6. Năng Lực Cung Ứng Vật Tư Hạ Tầng Tại AB Group (Phú Xuân Vina)

Nhằm loại bỏ nguy cơ gián đoạn tiến độ hoặc phát sinh chi phí do vật tư không đồng bộ, CÔNG TY TNHH THƯƠNG MẠI QUỐC TẾ AB (Phú Xuân Vina) mang đến giải pháp cung ứng vật tư cấp thoát nước toàn diện cho thị trường B2B:

Vị thế tổng kho phân phối cấp 1 chính hãng: Phân phối trực tiếp các thương hiệu ống và phụ kiện nhựa hàng đầu: Nhựa Đệ Nhất, Nhựa Bình Minh, Nhựa Tiền Phong, Nhựa Hoa Sen, Đồng Nai... Đầy đủ chứng chỉ xuất xưởng CO/CQ, biên bản kiểm định Quatest và hóa đơn GTGT phục vụ công tác nghiệm thu vật liệu đầu vào.
Xưởng gia công phụ kiện phi tiêu chuẩn: Gia công chuyên biệt các cấu kiện côn thu lệch tâm, côn thu chuyển bậc lớn (từ D110 đến D2000), tê xiên, ba chạc chữ Y theo đúng bản vẽ kỹ thuật của tư vấn thiết kế.
Vận chuyển thần tốc tận chân công trình: Sở hữu hệ thống xe tải thùng, xe cẩu tự hành đa tải trọng, đảm bảo giao hàng an toàn, đúng hẹn đến chân công trình tại TP. Hồ Chí Minh, toàn bộ khu vực Đông Nam Bộ, Tây Nam Bộ và Tây Nguyên.

>>>XEM THÊM: Tổng Kho Phân Phối Ống Nhựa Cấp Thoát Nước Tại Miền Nam Giá Tốt Nhất
