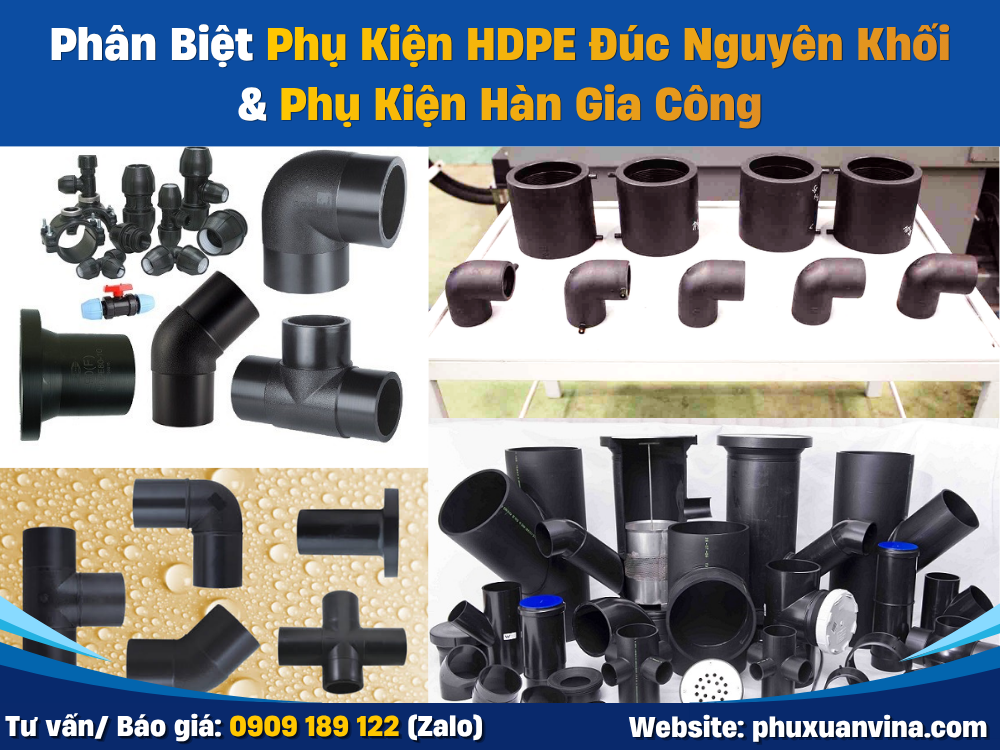

Phân Biệt Phụ Kiện HDPE Đúc Nguyên Khối Và Phụ Kiện Hàn Gia Công | Phú Xuân Vina

Phần lớn kỹ sư tại công trường đều lầm tưởng rằng chỉ cần chọn đúng đường kính và cấp áp lực của đường ống chính là đủ để đảm bảo tuổi thọ 50 năm cho toàn bộ hệ thống ngầm. Tuy nhiên, bí mật cốt lõi quyết định sự sống còn của mạng lưới cấp thoát nước lại nằm ở những điểm chuyển hướng nhỏ bé: cút, tê, bích nối. Việc đánh đồng khả năng chịu lực giữa phụ kiện đúc khuôn nguyên khối và phụ kiện cắt hàn gia công đã khiến không ít nhà thầu phải trả giá đắt khi hệ thống bục vỡ ngay trong giai đoạn thử áp. Nhằm bóc trần những hiểu lầm tai hại này và nâng tầm chất lượng dự án, CÔNG TY TNHH THƯƠNG MẠI QUỐC TẾ AB (Phú Xuân Vina) mang đến cẩm nang phân tích kỹ thuật chuyên sâu về các dòng nhựa kỹ thuật, giúp bạn đưa ra định hướng thiết kế chuẩn xác và an toàn nhất.

Khái Niệm Về Các Phương Pháp Chế Tạo Phụ Kiện HDPE Trong Hạ Tầng

Đặc Tính Của Vật Liệu HDPE Khi Gia Công

Nhựa HDPE (High-Density Polyethylene) sở hữu mạng lưới phân tử với mật độ cao, mang lại tính đàn hồi tuyệt vời và khả năng kháng hóa chất ăn mòn mạnh mẽ. Khi được đưa vào sản xuất để làm ống nhựa công nghiệp, vật liệu này đòi hỏi quá trình kiểm soát nhiệt độ nung chảy (khoảng 200°C - 220°C) vô cùng nghiêm ngặt. Nếu dung sai nhiệt độ bị lệch, liên kết mạch polyme sẽ đứt gãy, khiến bề mặt vật liệu hình thành các vết nứt vi mô vô hình bằng mắt thường.

Phân Loại Phụ Kiện HDPE Theo Phương Pháp Sản Xuất

Trên bản vẽ kỹ thuật hạ tầng hiện đại, cụm từ "fitting" (phụ kiện) dành cho hệ sinh thái ống HDPE thường được chia làm hai trường phái chế tạo hoàn toàn biệt lập: ép phun đúc khuôn nguyên khối (Injection Molded) và hàn ghép từ các đoạn ống thẳng (Fabricated / Welded). Mỗi phương pháp sẽ tạo ra các cấu trúc chịu ứng suất dư khác nhau, quyết định trực tiếp đến hệ số SDR và cấp áp lực PN tối đa mà chi tiết đó có thể gánh vác trong mạng lưới chung.

Tầm Quan Trọng Của Việc Chọn Đúng Chủng Loại Phụ Kiện

Một tuyến đường chính dẫn nước sạch sử dụng ống nhựa Bình Minh đường kính D315 PN16 không thể dùng chung với một chiếc tê hàn gia công chỉ đạt cấp áp lực PN10. Sự chênh lệch cấp áp lực này tạo ra một "nút thắt cổ chai" về độ bền. Khi máy bơm biến tần vận hành ở công suất tối đa, áp lực búa nước dội lại sẽ ngay lập tức xé rách đường gân hàn của điểm yếu nhất, gây thất thoát lưu lượng và làm ngập úng toàn bộ hầm kỹ thuật.

>>>XEM THÊM: So Sánh Chi Tiết Ống HDPE Tiền Phong Và Bình Minh Về Chất Lượng | Phú Xuân Vina

Phụ Kiện HDPE Đúc Nguyên Khối (Ép Phun / Injection)

Quy Trình Ép Phun Phụ Kiện Ở Nhiệt Độ Cao

• Hạt nhựa HDPE nguyên sinh được hút tự động vào phễu sấy của hệ thống máy ép phun công nghiệp để loại bỏ hoàn toàn hơi ẩm nội tại.

• Trục vít xoắn gia nhiệt sẽ nung chảy hạt nhựa chuyển sang trạng thái lỏng sệt đồng nhất ở mức nhiệt độ dao động từ 210°C đến 230°C.

• Hệ thống thủy lực áp suất cao sẽ bơm trực tiếp dòng nhựa lỏng này vào các khuôn thép (Mold) đã được CNC tạo hình sẵn hình dáng của tê, cút, chếch, hoặc côn thu.

• Khuôn đúc được làm lạnh đột ngột bằng hệ thống chiller tuần hoàn khép kín, giúp nhựa định hình thể rắn ngay lập tức, khóa chặt liên kết mạch phân tử.

• Robot gắp tự động đẩy chi tiết ra ngoài, loại bỏ bavia, kiểm tra dung sai quang học, cho ra thành phẩm nguyên khối không tồn tại bất kỳ đường hàn nối nào.

Khả Năng Chịu Áp Lực Tối Đa Tại Các Điểm Kết Nối

Ưu điểm tuyệt đối của công nghệ đúc Injection chính là sự đồng nhất 100% về mặt cấu trúc thành vách. Khi đo kiểm bằng sóng siêu âm, cấu trúc hạt nhựa không bị đứt gãy tại các điểm uốn cong. Điều này giúp phụ kiện đúc có khả năng gánh chịu áp lực nội tại (PN) tương đương, thậm chí cao hơn so với đoạn ống tiêu chuẩn thẳng. Nếu kết hợp khéo léo với các dòng keo dán công nghiệp (đối với hệ ống uPVC) hoặc máy hàn thủy lực (với HDPE), hệ số rò rỉ gần như bằng không, đạt chuẩn khắt khe như hệ ống nhựa tiêu chuẩn DIN.

Hạn Chế Về Kích Thước Khẩu Độ Lớn Trong Sản Xuất

Mặc dù sở hữu cơ lý tính hoàn hảo, nhưng phương pháp đúc nguyên khối lại đối mặt với bài toán kinh tế về chi phí khuôn mẫu. Việc chế tạo một bộ khuôn thép chịu lực cho các phụ kiện đường kính khổng lồ (từ D500 đến D1200) tiêu tốn hàng chục tỷ đồng và yêu cầu máy ép phun tải trọng hàng ngàn tấn. Do đó, các nhà máy thường chỉ đúc phụ kiện đến cỡ D315 hoặc D400. Vượt quá khẩu độ này, kỹ sư bắt buộc phải chuyển hướng sang giải pháp gia công hàn.

>>>XEM THÊM: Bảng Tra Áp Lực Ống HDPE PN6, PN8, PN10, PN12.5, PN16, PN20 Chuẩn

Phụ Kiện HDPE Hàn Gia Công (Hàn Thủ Công / Hàn Từ Ống)

Nguyên Lý Cắt Gọt Và Ép Nhiệt Từ Ống Nguyên Bản

• Đoạn ống thẳng tiêu chuẩn có độ dày SDR phù hợp sẽ được đưa lên máy cưa vòng hoặc máy cắt CNC góc độ (Band saw) để cắt vát chéo theo từng góc độ thiết kế (ví dụ: cắt 3 góc 30 độ để ghép thành cút 90 độ).

• Các mép cắt được máy phay gọt tự động bào nhẵn, loại bỏ hoàn toàn các phoi nhựa dính thừa, tạo mặt phẳng tiếp xúc hoàn hảo không có khe sáng.

• Máy hàn ống nhựa thủy lực chuyên dụng tại xưởng sẽ kẹp chặt các mảnh ghép, đưa mâm nhiệt gia nhiệt đồng thời hai mặt tiếp xúc cho đến khi đạt độ nóng chảy tiêu chuẩn.

• Rút mâm nhiệt ra nhanh chóng và sử dụng ben thủy lực ép chặt hai đầu ống lại với nhau theo một lực (Bar) đã được thiết lập sẵn trên bảng thông số máy hàn.

• Giữ nguyên áp suất ép và để mối nối nguội tự nhiên trong môi trường nhiệt độ xưởng, tuyệt đối không dùng nước tạt vào làm nguội cưỡng bức để tránh nứt gãy ứng suất.

Ứng Dụng Chuyên Sâu Cho Các Hệ Thống Phi Tiêu Chuẩn

Trong các dự án trạm xử lý nước thải công suất lớn hoặc đường ống hút xả của trạm bơm ngập mặn, thiết kế không gian hố ga thường rất chật hẹp và mang các góc độ "dị dạng" như 38 độ, 64 độ, hoặc ống chữ Y không đối xứng. Phụ kiện đúc khuôn không bao giờ có sẵn các kích thước phi tiêu chuẩn này. Lúc này, phương pháp hàn cắt từ ống thẳng là cứu cánh duy nhất để thợ cơ điện kết nối với ống HDPE xoắn luồn cáp, hệ thống ống nhựa bọc FRP hoặc đi luồng xen kẽ với hệ thống van điều khiển khí nén và điện chằng chịt trong tầng hầm.

Yêu Cầu Khắt Khe Về Tay Nghề Hàn Và Thiết Bị Thủy Lực

Vì cấu trúc được hình thành bởi các đường gân hàn nối, độ bền của phụ kiện gia công phụ thuộc 90% vào tay nghề của thợ vận hành máy hàn. Một lỗi nhỏ như nhiệt độ mâm gia nhiệt không đều, áp suất ép quá tay khiến gân hàn bị trào bọt, hay thời gian ngâm nhiệt quá ngắn đều dẫn đến tình trạng rò rỉ chân chim sau vài tháng vận hành. Kỹ sư giám sát phải liên tục yêu cầu siêu âm mối hàn trước khi cho lắp đặt xuống hào rãnh kỹ thuật.

>>>XEM THÊM: 7 Lỗi Hàn Ống HDPE Thường Gặp & Cách Khắc Phục | Phú Xuân Vina

Bảng Tóm Tắt So Sánh Nhanh Đặc Tính Chịu Lực

Đối Chiếu Khả Năng Chịu Lực Và Áp Suất Phá Hủy

Sự khác biệt cốt lõi nhất nằm ở hệ số an toàn giảm trừ áp lực (Derating Factor). Theo tiêu chuẩn DVS 2207-1, phụ kiện hàn ghép từ ống (Fabricated) luôn bị trừ hao khoảng 20% - 40% khả năng chịu áp so với thành ống gốc. Nghĩa là, nếu cắt một đoạn ống PN16 để hàn ghép thành Tê 90 độ, thì chiếc Tê đó chỉ còn khả năng chịu áp an toàn ở mức PN10 hoặc PN12.5. Trong khi đó, phụ kiện đúc nguyên khối bảo toàn 100% cấp áp lực thiết kế ban đầu.

Phân Tích Thông Số Kỹ Thuật

Tiêu Chí Lựa Chọn Cho Từng Hạng Mục Dự Án

Các nhà thầu cần áp dụng nguyên tắc: Ưu tiên dùng hàng đúc cho các trục chính áp lực cao, phòng bơm, những nơi chịu búa nước trực tiếp kết hợp bộ van bướm nhựa PVC và kim loại hoặc van điều khiển bằng tay. Ngược lại, với hệ thống xả tràn, ống tự chảy không áp suất, hệ thống thông hơi thoát khí, việc dùng hàng gia công vừa giải quyết được bài toán góc độ phức tạp, vừa tương thích tốt với các hệ ống và phụ kiện PPH ngoại cỡ, giúp chủ đầu tư tiết kiệm chi phí vật tư đáng kể.

>>>XEM THÊM: Bảng Thông Số Hàn Ống HDPE Chuẩn Kỹ Thuật Dự Án | Phú Xuân Vina

Năng Lực Phân Phối Và Gia Công Hạ Tầng Tại AB Group

Hệ Sinh Thái Vật Tư Toàn Diện Từ Các Thương Hiệu Uy Tín

CÔNG TY TNHH THƯƠNG MẠI QUỐC TẾ AB (Phú Xuân Vina) khẳng định vị thế tổng kho cấp 1, sở hữu chuỗi cung ứng vật tư hạ tầng đồng bộ. Chúng tôi phân phối đa dạng các chủng loại sản phẩm từ nhựa Tiền Phong, nhựa Đồng Nai cho đến các dòng vật tư cao cấp như ống nước Sanking. Năng lực lưu kho dự trữ lớn đảm bảo phục vụ tiến độ thần tốc của các siêu dự án khu công nghiệp, trạm xử lý nước và hạ tầng đô thị trọng điểm.

Xưởng Gia Công Phụ Kiện Đạt Chuẩn Tiêu Chuẩn Hiện Hành

Không chỉ dừng lại ở thương mại, AB Group tự hào sở hữu xưởng gia công phụ kiện hiện đại, trang bị dàn máy cắt CNC và máy hàn thủy lực nhập khẩu. Chúng tôi trực tiếp sản xuất các cấu kiện phi tiêu chuẩn từ HDPE, kết hợp hoàn thiện phụ kiện ống PVC hay ống thông gió PP và PVC khẩu độ lớn. Mọi sản phẩm hàn gia công trước khi xuất xưởng đều được đo lường góc độ bằng laser, siêu âm đường gân hàn, đảm bảo không rỗ khí, đạt độ bền tối đa để lắp đặt cùng các mảng ống và phụ kiện PFA chịu hóa chất.

Dịch Vụ Cung Ứng Trọn Gói Cho Dự Án MEP

Bên cạnh ống nhựa, hệ sinh thái của Phú Xuân Vina cung cấp trọn gói các phụ kiện đấu nối cơ khí như phụ kiện kim loại - gang - inox, mặt bích thép, và hệ vật tư phụ - sắt - inox (bulong, đai ôm, giá đỡ). Nhà thầu không cần tìm kiếm nhiều nhà cung cấp lẻ tẻ, chúng tôi giải quyết toàn bộ bài toán vật tư tại một đầu mối duy nhất, cấp đầy đủ chứng chỉ CO/CQ, hồ sơ test áp lực Quatest 3, hỗ trợ tư vấn biện pháp thi công an toàn, bền vững.

>>>XEM THÊM: Nhận Gia Công Phụ Kiện uPVC - HDPE Phi Tiêu Chuẩn Cho Dự Án MEP | Phú Xuân Vina

Câu Hỏi Thường Gặp (FAQ)

1. Phụ kiện đúc nguyên khối có đắt hơn phụ kiện hàn gia công không?

Tùy thuộc vào đường kính. Dưới D315, phụ kiện đúc thường có giá tốt hơn do sản xuất hàng loạt nhanh chóng bằng máy ép. Tuy nhiên từ D400 trở lên, phụ kiện gia công sẽ có giá thành tối ưu hơn vì không phải chịu chi phí khấu hao khuôn mẫu đắt đỏ.

2. Tôi có thể dùng hệ phụ kiện đúc HDPE cho ống uPVC được không?

Tuyệt đối không. Vật liệu HDPE và uPVC không thể hàn nhiệt dính vào nhau và cũng không thể dùng dung môi để kết nối. Nếu muốn chuyển đổi, bạn phải dùng mặt bích ghép kết nối kết hợp gioăng cao su, hoặc dùng chuyển bậc cơ khí riêng cho hệ ống nhựa Đệ Nhất uPVC.

3. Làm sao nhận biết phụ kiện hàn gia công có bị lỗi chân chim?

Cần kiểm tra ngoại quan đường gân hàn. Gân phải cuộn tròn đều hai bên, không có lỗ bọt khí, không bị nứt xé khi cạy nhẹ. Để chắc chắn nhất, kỹ sư sẽ dùng máy siêu âm chuyên dụng rà dọc theo vết nối hệt như kiểm tra mối hàn của ống nhựa PVC SCH80 bọc composite.

4. Ống chịu nhiệt và hóa chất mạnh có dùng phương pháp gia công hàn được không?

Có, phương pháp gia công cắt hàn nhiệt hoàn toàn áp dụng được cho hệ ống nhựa CPVC SCH80 và ống nhựa CPVC SCH40 hoặc cao cấp hơn như ống nhựa PVDF và phụ kiện. Tuy nhiên, yêu cầu thiết bị hàn phải là dòng máy hàn hồng ngoại không tiếp xúc hoặc máy hàn socket tự động để tránh nhiễm bẩn mặt cắt.

5. Ống trong suốt có sản xuất dạng phụ kiện hàn gia công không?

Rất hiếm. Đối với ống nhựa PVC trong suốt dùng để quan sát lưu chất phòng lab, người ta ưu tiên sử dụng phụ kiện đúc nguyên khối hoặc dán keo để đảm bảo tính thẩm mỹ quang học và không bị lẹm vết hàn cản trở tầm nhìn bên trong dòng chảy.

6. AB Group có nhận thi công gia công các bản vẽ cực khó không?

Có. Phú Xuân Vina tiếp nhận gia công mọi phụ kiện có góc độ phi tiêu chuẩn mà ống nhựa Sam Phú hay các hãng lớn không sản xuất sẵn. Các bản vẽ cụm gom nước Y 45 độ lệch tâm hay ống đa ngã kết nối ngầm đều được xưởng chúng tôi xử lý chuẩn xác bằng máy móc thủy lực cao cấp.
