Bản chất cơ lý của định mức áp lực PN trong hệ thống ống HDPE

Định mức áp lực PN (Pressure Nominal) không đơn thuần là một con số biểu thị sức chịu tải cơ học của ống, mà là thông số kỹ thuật quyết định biên độ an toàn của toàn bộ mạng lưới thủy lực. Khi chất lỏng chuyển động bên trong, áp suất tác động lên thành ống bao gồm cả áp suất tĩnh và các xung động bất ngờ. Việc thấu hiểu bản chất cơ lý của từng cấp PN giúp kỹ sư kiểm soát hoàn toàn hiện tượng mỏi vật liệu nhựa theo thời gian.

Ngưỡng chịu áp thực tế và hệ số an toàn thiết kế

Mỗi cấp PN biểu thị áp suất làm việc liên tục tối đa (tính bằng bar) ở nhiệt độ chuẩn 20°C, đã bao gồm hệ số an toàn nhằm triệt tiêu rủi ro biến dạng cấu trúc phân tử nhựa.

Sự suy giảm khả năng chịu áp theo biến động nhiệt độ môi trường

Đặc tính của nhựa HDPE là có độ dẻo cao nhưng nhạy cảm với nhiệt độ; khi nhiệt độ dòng chảy tăng lên, giới hạn chịu áp của ống sẽ suy giảm theo các hệ số kỹ thuật chuẩn.

Tác động của hiện tượng búa nước lên định mức PN thiết kế

Trong các hệ thống trạm bơm công suất lớn, áp lực xung kích khi đóng mở van đột ngột (búa nước) có thể vượt gấp đôi áp suất tĩnh, đòi hỏi kỹ sư phải nâng cấp mức PN phù hợp.

Giới hạn vận hành của ống trong các môi trường dẫn hóa chất

Khi dẫn các dịch lỏng có tính ăn mòn hoặc nhiệt độ cao, việc lựa chọn cấp áp lực PN phải được cộng hưởng thêm biên độ dung sai để đảm bảo tuổi thọ dài lâu.

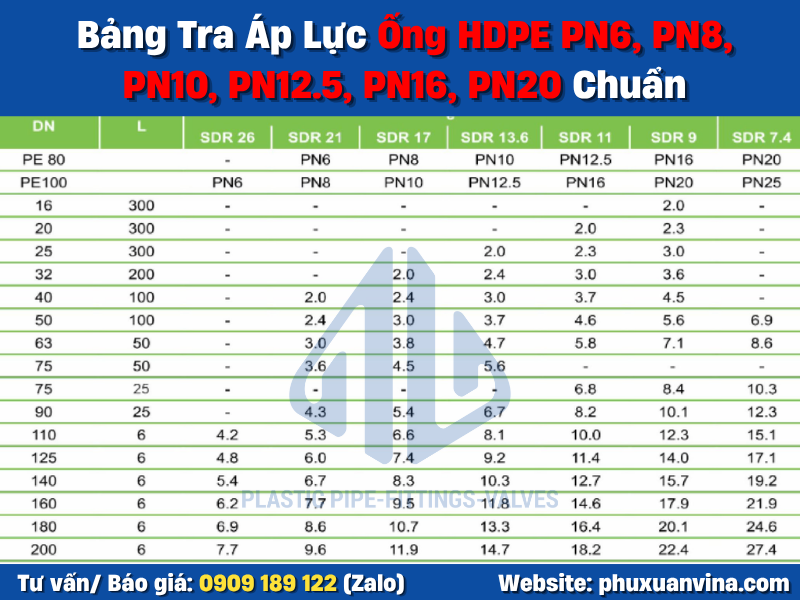

Bảng tra cứu chi tiết cấp áp lực ống HDPE từ PN6 đến PN20

Dữ liệu định lượng dưới đây hệ thống hóa toàn bộ các mức áp lực danh định phổ biến từ PN6 đến PN20, giúp các nhà thầu và kỹ sư MEP tra cứu nhanh chóng quy cách kỹ thuật để bóc tách khối lượng dự án.

BẢNG TRA CỨU CẤP ÁP LỰC ỐNG NHỰA HDPE (PE100)

Cấp áp lực (PN)	Áp suất làm việc tối đa (bar)	Chỉ số SDR tương ứng	Ứng dụng thực tế khuyên dùng
PN6	6 bar	SDR 26	Thoát nước tự chảy, ống thông gió nhà xưởng
PN8	8 bar	SDR 21	Hệ thống dẫn nước áp lực thấp, tưới tiêu
PN10	10 bar	SDR 17	Mạng lưới cấp nước sinh hoạt, phân phối nước sạch
PN12.5	12.5 bar	SDR 13.6	Tuyến ống truyền tải nước sạch liên khu vực
PN16	16 bar	SDR 11	Cấp nước chính đô thị, hệ thống PCCC áp lực cao
PN20	20 bar	SDR 9	Trạm bơm tăng áp, hệ thống công nghiệp áp lực cực lớn

(Lưu ý: Áp suất định mức áp dụng cho nhiệt độ vận hành tiêu chuẩn 20°C theo tiêu chuẩn ISO 4427-2 / TCVN 7305-2).

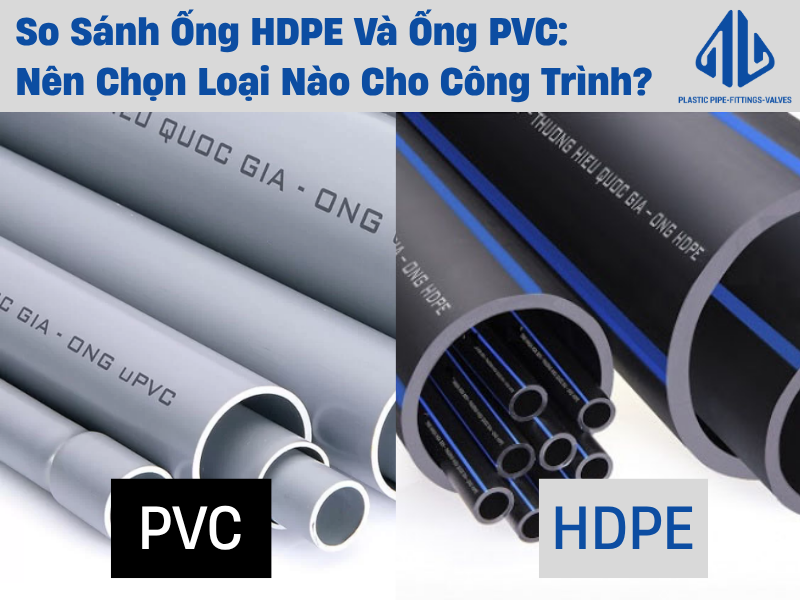

XEM THÊM: So Sánh Ống HDPE Và Ống PVC: Nên Chọn Loại Nào Cho Công Trình? và So Sánh Ống HDPE Và Ống PPR: Ưu Nhược Điểm Cấp Nước

Tiêu chí kỹ thuật lựa chọn cấp áp lực PN theo đặc thù thi công thực tế

Việc áp dụng mức áp lực PN vào từng vị trí lắp đặt cụ thể đòi hỏi sự thấu hiểu sâu sắc về địa chất, kết cấu hạ tầng và phương án vận hành thủy lực của toàn bộ dự án.

Tương quan giữa độ sâu chôn ngầm và cấp áp lực ống

Các tuyến ống chôn sâu dưới lòng đường có lưu lượng xe tải nặng di chuyển liên tục chịu lực nén ép lớn, do đó ưu tiên sử dụng dòng ống có cấp PN cao (PN16, PN20) để chống bóp méo tiết diện.

Bài toán phân vùng áp lực trong mạng lưới cấp nước đô thị

Hệ thống cấp nước từ nhà máy qua các trạm trung chuyển giảm dần áp lực, cho phép kỹ sư linh hoạt phân bổ từ ống PN16 ở tuyến ống chính sang PN10 hoặc PN8 ở nhánh phân phối nhỏ.

Yêu cầu đồng bộ tuyệt đối về định mức PN với phụ kiện đấu nối

Toàn bộ hệ thống van bi, van bướm, tê, co và mặt bích trên tuyến buộc phải có cấp áp lực ngang bằng hoặc lớn hơn ống chính để tránh tạo ra điểm yếu dễ gây rò rỉ.

Quy trình thử áp lực thủy tĩnh trước khi nghiệm thu bàn giao

Đội ngũ thi công bắt buộc phải tiến hành bơm áp lực thử nghiệm (thường bằng 1.5 lần áp suất thiết kế) trong khoảng thời gian quy định để kiểm tra độ kín khít của toàn tuyến.

XEM THÊM: Hướng Dẫn Thử Áp Lực Đường Ống Nước Chuẩn Kỹ Thuật và Bảng Thông Số Hàn Ống HDPE Chuẩn Kỹ Thuật Dự Án

Giải pháp cung ứng vật tư ống nhựa chịu áp lực cao từ AB Group

Để hiện thực hóa các thông số áp lực thủy lực khắt khe từ bản vẽ thiết kế ra không gian thi công thực tế, việc sở hữu một nguồn cung ứng vật tư đạt chuẩn kiểm định là yếu tố sống còn. Công Ty TNHH Thương Mại Quốc Tế AB (Phú Xuân Vina) cam kết mang đến những giá trị thực chiến tối ưu cho mọi nhà thầu:

Đảm bảo dung sai thành ống và kiểm định áp suất nghiêm ngặt

Toàn bộ các dòng ống HDPE phân phối đều đạt chuẩn quốc tế, sở hữu độ đồng tâm và bề dày thành ống chuẩn xác theo từng cấp PN, đi kèm đầy đủ chứng từ CO/CQ và kết quả thử nghiệm từ nhà máy.

Năng lực gia công phụ kiện chịu áp đặc thù theo bản vẽ riêng

Chúng tôi sở hữu xưởng cơ khí chuyên biệt, chủ động chế tạo các dòng phụ kiện góc chuyển hướng, mặt bích và măng xông chịu áp lực cao theo đúng yêu cầu kỹ thuật phức tạp của từng dự án.

Hệ thống lưu kho quy mô lớn sẵn sàng điều phối miền Nam

Kho hàng chiến lược tại TP.HCM luôn duy trì lượng tồn kho dồi dào các quy cách từ PN6 đến PN20, kết hợp đội xe chuyên dụng sẵn sàng giao hàng nhanh chóng, đúng tiến độ cam kết.

Chính sách giá sỉ trực tiếp tối ưu hóa ngân sách tài chính

Vận hành theo mô hình phân phối cấp 1 không qua trung gian, chúng tôi mang lại mức chiết khấu thương mại cạnh tranh trực tiếp, giúp chủ đầu tư giải quyết hiệu quả bài toán kinh tế.

XEM THÊM:

Bảng Giá Ống Nhựa Bình Minh Mới Nhất 2026: uPVC, PPR, HDPE

So Sánh Chi Tiết Ống HDPE Tiền Phong Và Bình Minh Về Chất Lượng

Giải đáp thắc mắc kỹ thuật và hướng dẫn liên hệ hợp tác

Cấp áp lực PN trong ống nhựa HDPE thể hiện điều gì?

Cấp áp lực PN (Pressure Nominal) biểu thị mức áp suất làm việc tối đa tính bằng bar mà ống có thể chịu đựng liên tục trong điều kiện tiêu chuẩn 20°C suốt vòng đời thiết kế.

Vì sao ống HDPE PN16 lại được sử dụng phổ biến trong mạng lưới cấp nước?

Bởi vì cấp áp lực PN16 cân đối hoàn hảo giữa khả năng chịu tải trọng áp lực nước đô thị, chống chịu tốt va đập cơ học khi chôn ngầm và tối ưu hóa chi phí đầu tư so với dòng PN20.

Có được phép sử dụng ống PN thấp hơn thiết kế để tiết kiệm chi phí không?

Tuyệt đối không, vì việc hạ cấp áp lực sẽ làm giảm độ dày thành ống, gây nguy cơ bục vỡ đột ngột khi xảy ra hiện tượng búa nước hoặc khi chịu tải trọng xe cộ đè nén bên trên.

Làm thế nào để đặt mua ống nhựa HDPE đúng chuẩn PN tại TP.HCM?

Quý khách hàng có thể liên hệ trực tiếp qua số điện thoại hoặc đến tổng kho của chúng tôi để nhận bản vẽ catalogue chi tiết và báo giá chiết khấu tốt nhất cho dự án.
