Tiêu Chuẩn Kết Nối Mặt Bích Thép Kèm Đầu Nối Stub End Ống HDPE D315

Chất lượng của một hệ thống truyền tải lưu chất ngầm không được quyết định bởi độ bền của từng đoạn ống đơn lẻ, mà nằm ở sự hoàn mỹ của các điểm nút chuyển tiếp vật liệu. Đối với tuyến ống HDPE D315, việc đấu nối vào cụm van bơm ly tâm bằng gang hoặc thép luôn là một thách thức kỹ thuật hóc búa do sự chênh lệch về hệ số giãn nở và kết cấu phân tử. Bất kỳ một sai số nào trong dung sai mặt bích hay quy trình siết lực đều có thể đánh trượt toàn bộ hồ sơ nghiệm thu thủy tĩnh của tư vấn giám sát. Để giải quyết triệt để bài toán đồng bộ hóa này, CÔNG TY TNHH THƯƠNG MẠI QUỐC TẾ AB (Phú Xuân Vina) mang đến giải pháp cụm vật tư mặt bích thép rỗng và Stub End chịu lực, giúp mạng lưới cơ điện vận hành an toàn và đạt tiêu chuẩn khắt khe nhất của dự án.

Bản Chất Kỹ Thuật Của Kết Nối Mặt Bích Thép Và Stub End HDPE D315

Khái Niệm Mối Nối Chuyển Tiếp HDPE Và Kim Loại

Trong mạng lưới truyền tải hạ tầng, ống nhựa HDPE không thể hàn nhiệt trực tiếp với các thiết bị bằng gang, thép hoặc đồng do sự khác biệt hoàn toàn về cấu trúc phân tử và nhiệt độ nóng chảy. Mối nối mặt bích kết hợp Stub End là giải pháp cơ học trung gian hoàn hảo nhất để giải quyết bài toán này. Kỹ thuật này sử dụng một đầu nối bích bằng nhựa HDPE (được gọi là Stub End hoặc vành đệm nhựa) hàn đồng hóa vào đường ống chính. Từ đó, một vành mặt bích thép rỗng sẽ được lồng bên ngoài Stub End để bắt bulong, tạo ra ngàm ép chặt chẽ kết nối tuyến ống với các thiết bị như van bướm nhựa PVC và kim loại hoặc máy bơm ly tâm.

Cấu Tạo Chi Tiết Cụm Mặt Bích D315

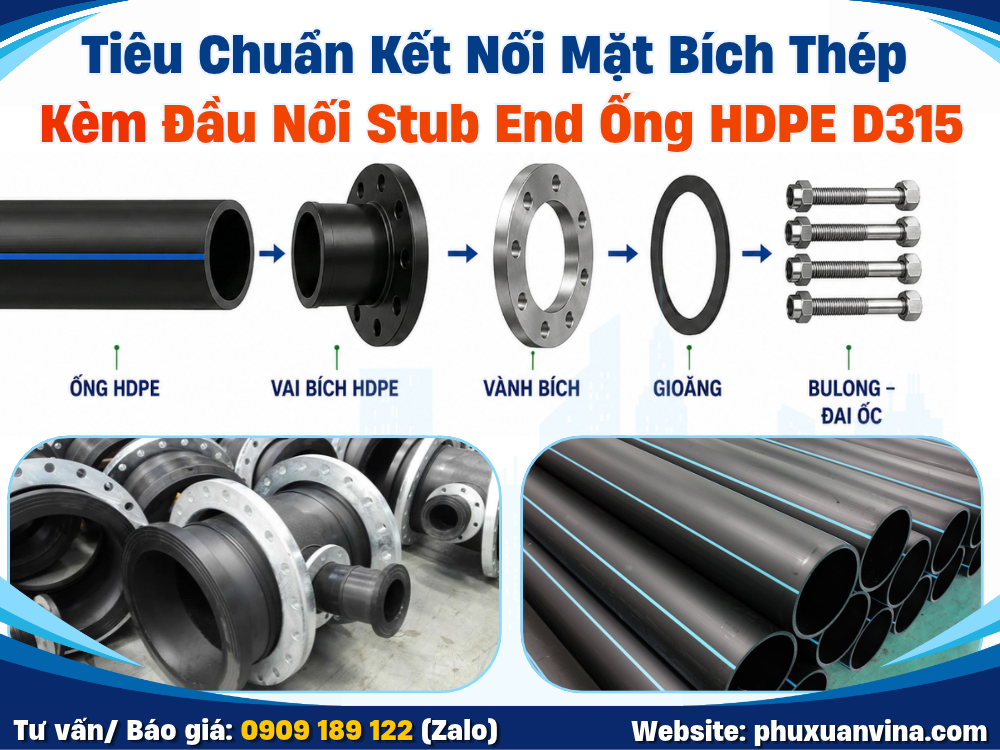

Một cụm kết nối bích tiêu chuẩn cho đường ống D315 bao gồm ba thành phần cốt lõi. Thứ nhất là đầu nối bích (Stub End) D315 được sản xuất từ hạt nhựa PE100 nguyên sinh, đóng vai trò như một gờ chặn chịu lực kéo. Thứ hai là mặt bích thép rỗng (Backing Ring) quy cách DN300, thường được chế tạo từ thép carbon mạ kẽm nhúng nóng hoặc thép không gỉ, được gia công sẵn các lỗ xỏ bulong theo tiêu chuẩn quốc tế. Thứ ba là gioăng cao su đàn hồi (thường là EPDM hoặc Teflon), được chèn vào giữa hai mặt bích tiếp xúc nhằm điền đầy các vi xước bề mặt và đảm bảo độ kín nước tuyệt đối khi chịu áp suất tĩnh. Việc lựa chọn chuẩn xác các thành phần này thường đi kèm với việc đồng bộ các vật tư phụ - sắt - inox để đảm bảo khả năng neo giữ chắc chắn.

Nguyên Lý Hoạt Động Và Phân Tán Lực Trục

Nguyên lý làm việc của cụm mặt bích này dựa trên cơ chế nén ép cơ học trục dọc. Khi các bulong được siết chặt qua mặt bích thép, lực siết sẽ truyền đều lên vành gờ của Stub End, ép chặt bề mặt nhựa vào thiết bị đối diện thông qua gioăng cao su. Ưu điểm lớn nhất của nguyên lý này là mặt bích thép có thể xoay tự do quanh trục ống trước khi siết, giúp kỹ sư dễ dàng căn chỉnh lỗ bulong khớp với các loại van kim loại - gang - đồng - inox mà không cần vặn xoắn đường ống nhựa. Điều này giúp triệt tiêu hoàn toàn ứng suất xoắn nội tại, bảo vệ mối hàn nhiệt khỏi lực xé dư thừa.

>>>XEM THÊM: Cách Nối Ống HDPE Với Ống Thép Chuẩn Kỹ Thuật | Phú Xuân Vina

Tiêu Chuẩn Kích Thước Mặt Bích Thép Rỗng DN300 Dành Cho Ống HDPE D315

Bảng Tra Kích Thước Bích Thép Chuẩn BS Và DIN

Để đảm bảo tính lắp lẫn khi kết nối đường ống HDPE D315 với hệ thống van công nghiệp hoặc mặt bích bơm, mặt bích thép rỗng đi kèm (quy cách DN300) phải tuân thủ nghiêm ngặt các thông số về tâm lỗ và đường kính ngoài. Dưới đây là bảng thông số tiêu chuẩn áp dụng phổ biến trong các dự án hạ tầng:

Đặc Tính Của Vành Đệm Stub End HDPE D315

Vành đệm Stub End là linh hồn của mối nối, trực tiếp chịu tải trọng kéo khi hệ thống vận hành. Đối với đường ống D315, Stub End thường được đúc ép khuôn áp lực cao từ nhựa PE100 với độ dày (SDR) tương ứng với thân ống chính. Mặt tiếp xúc của Stub End có thể được thiết kế phẳng hoặc có rãnh đồng tâm để tăng khả năng bám giữ gioăng cao su. Một thành phần Stub End đạt chuẩn phải đảm bảo bề mặt gờ không bị cong vênh, kích thước đường kính trong đồng nhất để không tạo thành điểm thắt ngót dòng chảy gây sụt áp trên tuyến.

Yêu Cầu Về Bulong Và Gioăng Cao Su EPDM

Việc lựa chọn bulong và gioăng cao su quyết định trực tiếp đến tuổi thọ chống rò rỉ của ngàm kết nối. Đối với mặt bích DN300, nhà thầu cần trang bị bulong thép mạ kẽm nhúng nóng hoặc bulong inox 304 có cấp bền tối thiểu 8.8. Gioăng cao su sử dụng phải là loại EPDM có cấu trúc đệm lót thép bên trong đối với hệ thống chịu áp lực cao (PN16 trở lên) nhằm chống hiện tượng đùn xé gioăng ra ngoài. Gioăng không được quá cứng để có thể điền đầy vi xước, nhưng cũng không được quá mềm để tránh biến dạng khi chịu nén từ các dòng phụ kiện kim loại - gang - inox.

>>>XEM THÊM: Bảng Thông Số Hàn Ống HDPE Chuẩn Kỹ Thuật Dự Án | Phú Xuân Vina

Quy Trình Lắp Đặt Cụm Mặt Bích HDPE D315 Chuẩn Kỹ Thuật

Công Tác Chuẩn Bị Vật Tư Và Mặt Bằng

Trước khi tiến hành thi công, kỹ sư cần kiểm tra ngoại quan vật tư, đối chiếu chứng chỉ CO/CQ của ống nhựa Bình Minh, nhựa Tiền Phong hoặc các dòng ống nhựa công nghiệp liên quan. Mặt cắt của ống HDPE D315 phải được cắt vuông góc tuyệt đối, mài nhẵn bavia. Mặt bích thép rỗng phải được xỏ lồng vào thân ống trước khi thực hiện bất kỳ thao tác gia nhiệt nào. Vệ sinh sạch sẽ toàn bộ mặt tiếp xúc của Stub End, mặt bích thép và thiết bị cần đấu nối bằng cồn công nghiệp, đảm bảo không còn bụi bẩn, cát đá hay dầu mỡ.

Kỹ Thuật Hàn Đối Đầu Stub End Vào Ống Nhựa

Sử dụng máy hàn ống nhựa thủy lực để thực hiện bước liên kết. Sau khi kẹp chặt thân ống D315 và Stub End vào ngàm máy, dùng đĩa bào phay phẳng hai mặt cắt để đảm bảo chúng song song tuyệt đối. Đặt mâm gia nhiệt vào giữa ở nhiệt độ 210°C - 220°C, ép hai mặt nhựa vào mâm nhiệt với áp lực P1 cho đến khi tạo gờ tiêu chuẩn, sau đó ngâm nhiệt ở áp suất P2. Rút mâm nhiệt ra nhanh chóng và ép hai mặt nhựa đã nóng chảy vào nhau, duy trì áp lực ép thủy lực cho đến khi mối hàn nguội hoàn toàn. Quy trình này đòi hỏi sự chính xác tuyệt đối để tránh tạo ra mối hàn giả.

Thao Tác Siết Bulong Đạt Chuẩn Chống Rò Rỉ

Sau khi mối hàn đối đầu đã đạt cường độ thiết kế, tiến hành kéo mặt bích thép rỗng ép sát vào lưng vành Stub End. Căn chỉnh lỗ mặt bích xoay khớp với lỗ của thiết bị cần nối (như van, máy bơm hoặc ống thép). Chèn gioăng cao su vào giữa hai mặt tiếp xúc. Quá trình xỏ và siết bulong bắt buộc phải thực hiện theo nguyên tắc đối xứng hình sao (siết chéo góc) để gioăng cao su bị nén ép đồng đều trên toàn bộ chu vi mặt bích. Sử dụng cờ lê lực (torque wrench) để siết đạt lực moment quy định, tuyệt đối không siết quá chặt một bên gây kênh bích và xì nước.

>>>XEM THÊM: 7 Lỗi Hàn Ống HDPE Thường Gặp & Cách Khắc Phục | Phú Xuân Vina

Khuyến Cáo Kỹ Thuật Khi Thi Công Mặt Bích Chuyển Tiếp

Kiểm Soát Áp Lực Hệ Thống Và Búa Nước

Không vận hành bơm ly tâm đột ngột với công suất tối đa khi đường ống đang rỗng; phải mở van mồi nước từ từ để đẩy bọt khí ra khỏi mạng lưới, ngăn ngừa sự gia tăng áp suất không khí nén lên mặt bích.
Trang bị các van xả khí tác động kép tại những vị trí đỉnh cao của trắc dọc tuyến ống để giảm thiểu dao động sóng áp lực bên trong ống HDPE xoắn luồn cáp hoặc các tuyến dẫn lưu chất ngầm.
Tuân thủ nghiêm ngặt cấp áp lực đồng bộ: Nếu Stub End là chuẩn PN10 nhưng mặt bích thép là PN16, toàn bộ hệ thống liên kết chỉ được phép vận hành ở mức áp lực thiết kế tối đa không vượt quá 10 Bar.
Nghiệm thu thử áp tĩnh toàn tuyến phải được thực hiện bằng bơm nước, tuyệt đối không dùng khí nén ở áp suất cao để thử nghiệm độ kín khít của cụm mặt bích D315 vì nguy cơ sát thương do nổ khí dãn nở cực lớn.

Biện Pháp Chống Ăn Mòn Điện Hóa

Che chắn kỹ lưỡng toàn bộ cụm mặt bích bằng băng quấn mỡ chống ăn mòn (Petrolatum Tape) trước khi lấp đất hoàn trả, đặc biệt tại khu vực đất nhiễm phèn, ngập mặn nhằm ngăn chặn quá trình oxy hóa kim loại.
Bố trí các miếng đệm cách điện (Insulation Gaskets) tại điểm chuyển tiếp giữa bích thép và thiết bị đồng/gang để cắt đứt dòng điện hóa sinh ra do sự chênh lệch điện thế vật liệu.
Thực hiện bảo trì định kỳ, kiểm tra lớp sơn Epoxy chống rỉ trên thân các dòng van công nghiệp và siết lại moment lực của các bulong phụ kiện kim loại - gang - inox sau thời gian vận hành chịu rung lắc.
Đối với môi trường hóa chất khắc nghiệt, ưu tiên nâng cấp mặt bích lên vật liệu thép không gỉ SUS 316 hoặc phủ bọc vật liệu composite chuyên dụng để duy trì độ cứng vững lâu dài.

Bố Trí Gối Đỡ Bê Tông Chịu Lực (Thrust Block)

Do mặt bích kim loại và các dòng van kích thước lớn có trọng lượng tĩnh rất nặng, không được phép để toàn bộ tải trọng này treo lơ lửng và tì đè lên đường ống HDPE D315. Kỹ sư bắt buộc phải thi công các khối gối đỡ bê tông đúc sẵn hoặc đổ tại chỗ ngay dưới cụm mặt bích. Gối đỡ này đóng vai trò như điểm neo cứng, triệt tiêu động năng rung lắc của máy bơm và hấp thụ toàn bộ lực xô dọc trục, giữ cho mối hàn nhiệt giữa thân ống và Stub End luôn ở trạng thái tĩnh tuyệt đối.

>>>XEM THÊM: Hướng Dẫn Thử Áp Lực Đường Ống Nước Chuẩn Kỹ Thuật | Phú Xuân Vina

Năng Lực Phân Phối Vật Tư Và Gia Công Phụ Kiện Của AB Group

Cung Ứng Trọn Gói Ống Nhựa Và Van Công Nghiệp

Với vị thế là tổng kho phân phối cấp 1, Công Ty TNHH Thương Mại Quốc Tế AB (Phú Xuân Vina) cung cấp hệ sinh thái vật tư hạ tầng đa dạng và toàn diện nhất. Từ các dòng ống dẫn nước sạch ống nhựa Đệ Nhất, ống chịu áp lực nhựa Đồng Nai cho đến các nhãn hiệu khu vực như ống nhựa Sam Phú. Bên cạnh hệ thống cấp nước cơ bản, chúng tôi phân phối đầy đủ các dải sản phẩm chuyên dụng cho công nghiệp hóa chất như Ống Nhựa PVC SCH80, Ống Nhựa CPVC SCH80, Ống Nhựa CPVC SCH40, Ống Nhựa Tiêu Chuẩn DIN và Ống Nhựa PVC Trong Suốt. Mọi sản phẩm khi bàn giao đến công trường đều đảm bảo tính pháp lý minh bạch, CO/CQ đầy đủ và đáp ứng các tiêu chuẩn thử nghiệm khắt khe.

Xưởng Chế Tạo Phụ Kiện B2B Chuyên Nghiệp

Điểm tạo nên sự khác biệt của AB Group chính là hệ thống xưởng gia công phụ kiện trực tiếp. Đối với các dự án có thiết kế mạng lưới phức tạp, đòi hỏi các cấu kiện phi tiêu chuẩn, chúng tôi tiếp nhận bản vẽ và trực tiếp sản xuất các dòng phụ kiện ống PVC và phụ kiện ống HDPE đặc thù với độ chính xác cao. Sự linh hoạt trong việc cung ứng cấu kiện đúc sẵn hoặc hàn ép giúp nhà thầu giải quyết nhanh chóng bài toán mặt bằng chật hẹp. Không dừng lại ở nhựa thông thường, chúng tôi còn đáp ứng các dòng vật tư kỹ thuật cao như Ống Nhựa PVDF Và Phụ Kiện, Ống Và Phụ Kiện PPH, Ống Và Phụ Kiện PFA hay Ống Nhựa Bọc FRP.

Chính Sách Hỗ Trợ Kỹ Thuật Dự Án Toàn Diện

Chúng tôi thấu hiểu rằng cung ứng vật tư chỉ là bước khởi đầu; đồng hành cùng nhà thầu để công trình vận hành trơn tru mới là giá trị cốt lõi. Đội ngũ chuyên gia kỹ thuật B2B của AB Group hỗ trợ tư vấn biện pháp thi công, lựa chọn và lắp đặt đồng bộ các dòng Van Điều Khiển Bằng Tay, Van Điều Khiển Khí Nén Và Điện, hay ống thông hơi ống thông gió PP và PVC. Dù bạn cần các sản phẩm từ Nhựa Kỹ Thuật cao cấp, Ống Nước Sanking, hay Keo Dán công nghiệp, Phú Xuân Vina đều cam kết mang lại mức chiết khấu cạnh tranh, hỗ trợ vận tải logistics nhịp nhàng và tư vấn kỹ thuật tại hiện trường đến khi hoàn thành nghiệm thu.

>>>XEM THÊM: Tổng Kho Phân Phối Ống Nhựa Cấp Thoát Nước Miền Nam Giá Tốt

Câu Hỏi Thường Gặp (FAQ) Về Kỹ Thuật Lắp Đặt Mặt Bích D315

1. Vành đệm Stub End HDPE D315 có cần phân biệt cấp áp lực PN không?

Có. Khi đặt hàng phụ kiện ống HDPE, bạn phải chọn vành Stub End có cấp áp lực (PN10, PN16) tương đương với đường ống HDPE chính để đảm bảo khả năng chịu áp đồng bộ, tránh hiện tượng phù nứt tại điểm kết nối.

2. Tại sao phải lồng mặt bích thép vào ống trước khi hàn Stub End?

Stub End sau khi hàn vào thân ống sẽ tạo thành một gờ bích cản lớn ở đầu ống. Nếu quên lồng mặt bích thép (Backing Ring) trước khi sử dụng máy hàn ống nhựa, bạn sẽ không thể xỏ mặt bích thép vào được và buộc phải cắt bỏ mối hàn để làm lại.

3. Mặt bích thép rỗng dùng cho HDPE D315 có kết nối được với van bướm không?

Hoàn toàn có thể. Quy cách lỗ bulong của bích DN300 được chế tạo theo tiêu chuẩn quốc tế nên rất dễ dàng ghép nối với van bướm nhựa PVC và kim loại hoặc các dòng van kim loại - gang - đồng - inox có cùng chuẩn kết nối.

4. Siết bulong mặt bích thép cho ống nhựa lực càng mạnh càng tốt đúng không?

Tuyệt đối không. Việc dùng lực siết quá mức hoặc siết không đều tay sẽ làm dập móp vành nhựa Stub End, làm kênh mặt tiếp xúc hoặc xé rách gioăng cao su. Cần sử dụng cờ lê lực và tuân thủ bảng lực moment do nhà sản xuất quy định.

5. Phú Xuân Vina có gia công mặt bích nhựa PVC đường kính lớn không?

Có. Bên cạnh HDPE, xưởng gia công phụ kiện của AB Group hoàn toàn có khả năng chế tạo các mặt bích uPVC, cút lơi góc hẹp theo bản vẽ đối với các chủng loại nhựa Tiền Phong hay ống nhựa thông dụng khác.

6. Để nối bích thép ngầm dưới hố ga, tôi cần dùng vật tư chống rỉ nào?

Tại môi trường hầm ngầm ẩm ướt, bạn nên sử dụng vật tư phụ - sắt - inox như bulong Inox 304/316, kết hợp phủ sơn Epoxy và quấn băng keo mỡ Petrolatum bọc kín toàn bộ ngàm kết nối để triệt tiêu nguy cơ ăn mòn điện hóa.
