Đấu nối giữa ống nhựa dẻo và ống kim loại cứng luôn là điểm xung đột cơ lý phức tạp trên tuyến ống cấp thoát nước hoặc PCCC. Do nhựa PE100 và thép carbon có cấu trúc phân tử cùng nhiệt độ nóng chảy hoàn toàn khác nhau, thợ công trường tuyệt đối không thể áp dụng phương pháp hàn nhiệt trực tiếp. Để đảm bảo tuyến ống vận hành liên tục không rò rỉ dưới áp lực cao, kỹ sư giám sát cần nắm vững cách nối ống HDPE với ống thép thông qua các giải pháp ghép nối cơ khí tiêu chuẩn. Phú Xuân Vina cung cấp trọn gói phụ kiện chuyển tiếp chính hãng kèm hồ sơ CO/CQ xuất xưởng và mức chiết khấu 15% – 25% cho nhà thầu. Liên hệ tư vấn kỹ thuật: 0909 189 122.

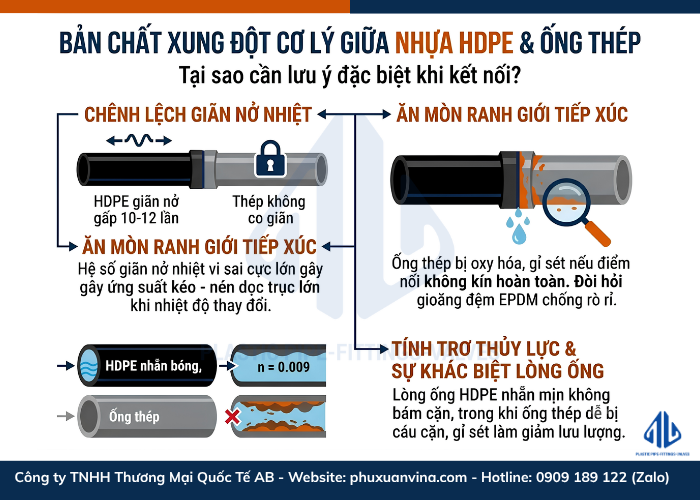

Bản Chất Xung Đột Cơ Lý Giữa Nhựa HDPE Và Ống Thép Công Trình

Để lựa chọn phụ kiện chuyển tiếp chuẩn xác, đội ngũ giám sát cơ điện cần nắm rõ ba biến số kỹ thuật chi phối trực tiếp tại điểm đấu nối:

• Chênh lệch biên độ giãn nở vì nhiệt: Hệ số giãn nở dài của vật liệu nhựa dẻo cao gấp 10 đến 12 lần so với thép carbon. Khi nhiệt độ môi trường thay đổi đột ngột giữa ngày và đêm, điểm nối sẽ chịu ứng suất trượt dọc trục rất lớn.

• Hiện tượng ăn mòn ranh giới tiếp xúc: Ống thép dễ bị oxy hóa tạo gỉ sét và bong tróc bề mặt theo thời gian. Nếu điểm tiếp xúc không kín khít hoặc gioăng đệm bị lão hóa, nước rò rỉ sẽ thúc đẩy quá trình ăn mòn điện hóa diễn ra nhanh hơn tại mặt bích kim loại.

• Tính trơ thủy lực: Các dòng ống nhựa hạ tầng như Ống HDPE Tiền Phong sở hữu lòng ống nhẵn mịn, hoàn toàn không bị bám cặn vôi hay rỉ sét, cho phép duy trì lưu lượng thiết kế xuyên suốt mà không phụ thuộc vào tình trạng cáu cặn của đoạn ống thép phía trước.

>>> XEM THÊM: CHỨNG NHẬN HỢP CHUẨN HỢP QUY ỐNG NHỰA TIỀN PHONG MỚI NHẤT

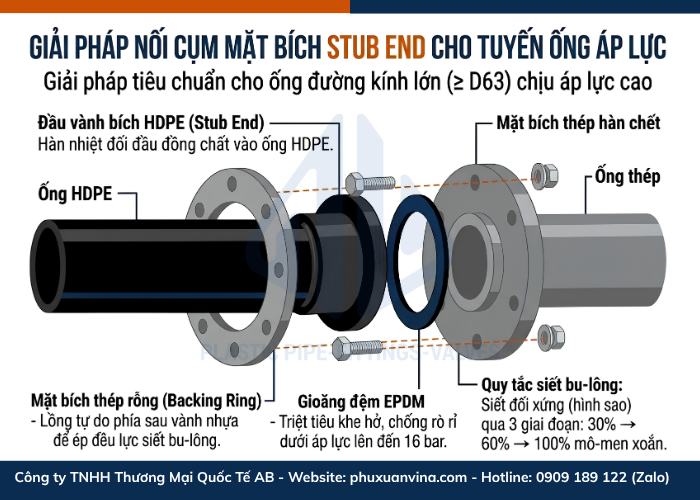

Giải Pháp Nối Cụm Mặt Bích Stub End Cho Tuyến Ống Áp Lực

Đối với các trục cấp nước chính có đường kính từ D63 trở lên, đặc biệt là các cỡ ống lưu lượng lớn như Ống HDPE D110, Ống HDPE D125 hay tuyến truyền dẫn khu công nghiệp sử dụng Ống HDPE D160, phương pháp ghép bích lồng tự do (Stub End) mang lại độ ổn định cơ học cao nhất.

Cấu tạo cụm liên kết mặt bích

• Đầu vành bích HDPE (Stub End): Đúc từ hạt nhựa PE100 nguyên sinh, được gia nhiệt hàn đối đầu đồng chất vào đầu ống HDPE.

• Mặt bích thép rỗng mạ kẽm (Backing Ring): Lồng phía sau vành bích nhựa trước khi hàn, có nhiệm vụ ép đều lực siết bu-lông lên vành gờ nhựa mà không làm rách mép ống.

• Gioăng đệm đàn hồi EPDM: Đặt tại vị trí tiếp xúc giữa vành nhựa và mặt bích thép của đường ống đối diện, triệt tiêu khe hở tế vi dưới áp lực nước lên tới 16 bar.

Trình tự siết bu-lông kỹ thuật

Quá trình xiết bu-lông đòi hỏi kỹ thuật viên công trường tuân thủ nghiêm ngặt nguyên tắc lực phân bổ đối xứng:

1. Cân chỉnh hai tâm ống thẳng hàng, độ lệch góc tâm không vượt quá 1 độ để tránh hiện tượng kích bích cục bộ.

2. Xỏ toàn bộ bu-lông mạ kẽm, chèn long đền ở cả hai đầu đai ốc nhằm bảo vệ bề mặt bích không bị trầy xước lớp mạ.

3. Dùng cờ lê lực siết theo quy tắc hình sao (chéo góc đối diện) qua 3 giai đoạn: siết định vị 30% lực, siết cân bằng 60% lực và siết khóa vòng tròn đạt 100% mô-men xoắn thiết kế.

>>> XEM THÊM: BẢNG GIÁ ỐNG NHỰA TIỀN PHONG MỚI NHẤT 2026 (CHIẾT KHẤU 15% - 25%)

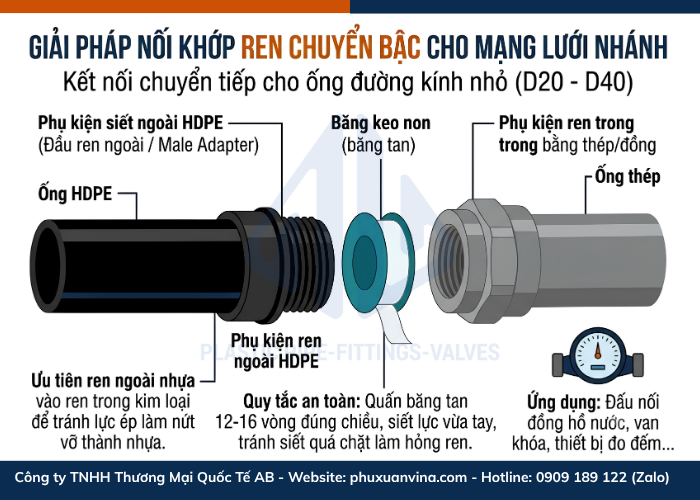

Giải Pháp Nối Khớp Ren Chuyển Bậc Cho Mạng Lưới Nhánh

Tại các vị trí đấu nối nhánh vào đồng hồ đo đếm, cụm van khóa kỹ thuật hoặc thiết bị ngoại vi sử dụng đường kính nhỏ gồm Ống HDPE D20, Ống HDPE D25, Ống HDPE D32 và Ống HDPE D40, phương pháp chuyển bậc bằng ren kim loại là lựa chọn tối ưu về chi phí lẫn không gian thi công.

Quy tắc ứng suất ren kim loại - ren nhựa

• Cơ chế chịu lực nén ngoài: Luôn ưu tiên lắp phụ kiện đầu ren ngoài bằng nhựa (hoặc ren ngoài có lõi đồng) vặn vào phụ kiện ren trong bằng thép. Thành thép dày dặn bao bọc bên ngoài sẽ giữ chặt ren nhựa, ngăn ngừa nguy cơ bung nứt thành ống khi áp lực nước tăng đột ngột.

• Vật liệu làm kín mối ren: Quấn băng tan PTFE chuyên dụng theo chiều thuận kim đồng hồ với độ dày từ 12 đến 16 lớp. Tránh dùng lực siết cưỡng bức bằng mỏ lết răng cỡ lớn vì ren thép cứng có thể tiện đứt chân ren polymer.

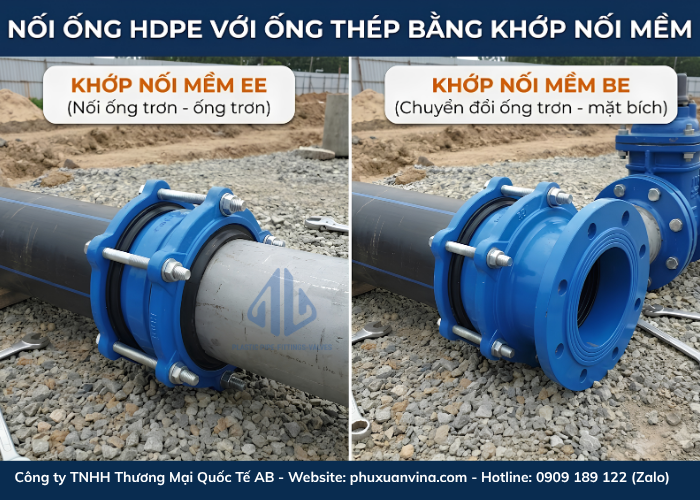

Giải Pháp Đấu Nối Nhanh Bằng Khớp Nối Mềm Đa Năng BE Và EE

Trong các tình huống xử lý sự cố rò rỉ dưới hố đào ngập nước hoặc đấu nối cải tạo khi không thể vận hành máy hàn nhiệt, khớp nối mềm đa năng là phương án khắc phục nhanh nhất:

• Khớp nối mềm BE: Một đầu ngàm côn cao su kẹp chặt thân ống HDPE trơn, một đầu mặt bích tiêu chuẩn ghép nối với bích thép hàn sẵn.

• Khớp nối mềm EE: Cả hai đầu đều là ngàm siết cao su hình nón, cho phép nối trực tiếp hai đoạn ống trơn có độ lệch đường kính ngoài từ 2 mm đến 5 mm mà không cần hàn vành hay tiện ren.

• Tính năng bù rung chấn: Lớp gioăng hình côn bên trong khớp nối có khả năng hấp thụ rung chấn cơ học từ xe tải lưu thông trên mặt đường, bảo vệ an toàn cho cả hai đầu ống.

>>> XEM THÊM: TỔNG HỢP CÁC LOẠI PHỤ KIỆN ỐNG HDPE HÀN VÀ SIẾT REN CHÍNH HÃNG

Bảng Tra Cứu Khả Năng Tương Thích Và Phương Pháp Đấu Nối

Bảng tham chiếu định hướng kỹ thuật cho từng quy cách đường kính thực tế trên công trường:

Biện Pháp Kiểm Soát Rủi Ro Kỹ Thuật Khi Đấu Nối Ống Khác Vật Liệu

Các sự cố xì hở, rò rỉ áp suất tại điểm giao giữa hai vật liệu thường xuất phát từ những sai số thi công sau:

• Sai lệch chuẩn khoan tâm lỗ bích (PCD): Mặt bích thép gia công theo tiêu chuẩn Nhật Bản JIS 10K có khoảng cách tâm lỗ bu-lông khác hoàn toàn so với bích nhựa gia công theo chuẩn Châu Âu DIN PN16. Kỹ sư bóc tách dự toán cần đối chiếu bảng kích thước cơ khí trước khi nhập kho phụ kiện.

• Hiện tượng búa nước phá hủy vành bích nhựa: Tại các vị trí chuyển tiếp đặt gần van một chiều hoặc trạm bơm, hiện tượng đóng ngắt đột ngột tạo ra sóng áp suất phản hồi cực lớn. Cần bố trí gối đỡ bê tông cố định điểm nối chuyển tiếp để triệt tiêu lực đẩy dọc trục sinh ra từ dòng chảy.

• Gioăng đệm bị xê dịch khi ép bích: Nếu gioăng cao su không được định vị đúng rãnh gờ, lực siết bu-lông sẽ làm méo gioăng, tạo khe hở rò rỉ ngầm dưới lòng đất. Sử dụng gioăng có vành định tâm bên ngoài để đảm bảo độ đồng tâm tuyệt đối.

>>> XEM THÊM: TIÊU CHUẨN THI CÔNG VÀ NGHIỆM THU ỐNG NHỰA HDPE THEO TCVN MỚI NHẤT

Năng Lực Phân Phối Vật Tư Đường Ống Tại Phú Xuân Vina

Công ty TNHH Vật Liệu Xây Dựng Phú Xuân là tổng kho đại lý cấp 1 phân phối thiết bị, vật tư ngành nước uy tín hàng đầu miền Nam từ năm 2017:

• Chứng nhận xuất xưởng rõ ràng: Mọi đơn hàng xuất kho đều đi kèm chứng chỉ chất lượng (CQ), biên bản kiểm tra xuất xưởng từ các thương hiệu đầu ngành như Ống Nhựa Bình Minh và dòng ống hạ tầng kỹ thuật cao của Ống Nhựa Đệ Nhất.

• Chính sách giá cho nhà thầu: Cam kết chiết khấu trực tiếp 15% – 25% dựa trên khối lượng dự toán, hỗ trợ bảo lãnh thanh toán linh hoạt theo từng giai đoạn nghiệm thu công trình.

• Đội xe chuyên dụng giao hàng tận nơi: Sở hữu đội xe cẩu thùng chuyên nghiệp, Phú Xuân Vina chủ động điều phối vật tư cồng kềnh tới chân công trình tại TP.HCM, Bình Dương, Long An, Đồng Nai và các tỉnh miền Tây đúng tiến độ cam kết.

>>> XEM THÊM: NĂNG LỰC XƯỞNG GIA CÔNG PHỤ KIỆN ỐNG NHỰA THEO BẢN VẼ DỰ ÁN

Câu Hỏi Thường Gặp Về Cách Nối Ống HDPE Với Ống Thép

Có thể hàn nhiệt trực tiếp ống HDPE vào ống thép không?

Tuyệt đối không. Nhựa polymer và kim loại thép có cấu trúc phân tử cùng nhiệt độ nóng chảy hoàn toàn khác nhau, không thể hòa tan hay tạo liên kết hàn nhiệt. Mối ghép bắt buộc phải thông qua phụ kiện cơ học trung gian như mặt bích, đầu ren hoặc khớp nối mềm.

Khi nối ống HDPE D90 với ống thép cứu hỏa nên chọn phương pháp nào?

Phương pháp chuẩn kỹ thuật nhất cho đường ống PCCC D90 là sử dụng cụm mặt bích: hàn đầu vành bích Stub End HDPE D90 vào ống nhựa, lồng bích thép rỗng mạ kẽm tiêu chuẩn BS/DIN, sau đó siết bu-lông đối xứng với mặt bích thép hàn sẵn kèm gioăng cao su đàn hồi EPDM.

Cần lưu ý gì về áp lực làm việc của mối nối chuyển tiếp?

Cấp áp lực làm việc an toàn của toàn bộ mối nối sẽ tính theo phụ kiện có chỉ số PN thấp nhất trong cụm liên kết. Ví dụ, nếu ống thép chịu áp 20 bar nhưng phụ kiện bích HDPE chỉ đạt chuẩn PN10, áp suất vận hành tối đa của tuyến ống không được vượt quá 10 bar.

Khi nối ngầm dưới đất có cần đổ gối đỡ bê tông không?

Bắt buộc phải đổ gối đỡ bê tông tại vị trí mối nối. Ống thép nặng và không có độ đàn hồi; nếu đất bị lún sụt, toàn bộ tải trọng sẽ đè lên vành bích nhựa HDPE gây nứt vỡ hoặc xì gioăng. Gối đỡ giúp cố định tim ống và triệt tiêu lực đẩy của dòng nước khi xảy ra hiện tượng búa nước.

Mối nối bích chôn ngầm có sợ rỉ sét không, xử lý thế nào?

Có, mặt bích thép và bu-lông ngầm rất dễ bị gỉ sét do độ ẩm và phèn trong đất. Để mối nối bền 50 năm theo ống HDPE, bắt buộc dùng bích mạ kẽm nhúng nóng, bu-lông inox 304 và quấn băng keo chống ăn mòn chuyên dụng (băng quấn mỡ Petrolatum) bọc kín toàn bộ cụm mặt bích trước khi lấp đất.

Có dùng keo dán ống nhựa (keo PVC) để dán ren HDPE và thép được không?

Tuyệt đối không. Nhựa HDPE có tính trơ hóa học, keo dán thông thường không thể làm tan chảy bề mặt để dính được. Mối nối ren chỉ được làm kín bằng cách quấn băng tan PTFE (từ 12–16 vòng) hoặc dùng keo khóa ren kỵ khí chuyên dụng cho kim loại - polymer.

Thông Tin Kỹ Sư Chuyên Môn

• Tác giả & Cố vấn nội dung: Ban Kỹ Thuật Dự Án – Phú Xuân Vina.

• Kinh nghiệm thực tiễn: Tập hợp đội ngũ kỹ sư hạ tầng cấp thoát nước với hơn 8 năm trực tiếp tư vấn giải pháp kỹ thuật, bóc tách khối lượng và xử lý sự cố đấu nối đường ống ngầm cho hàng trăm dự án khu dân cư, nhà máy tại khu vực phía Nam.

• Tiêu chuẩn viện dẫn: Toàn bộ dữ liệu quy cách kỹ thuật, dung sai cơ khí và phương pháp lắp đặt trong bài viết được xây dựng dựa trên tiêu chuẩn TCVN 7305 / ISO 4427 và quy chuẩn thi công đường ống áp lực hiện hành.
