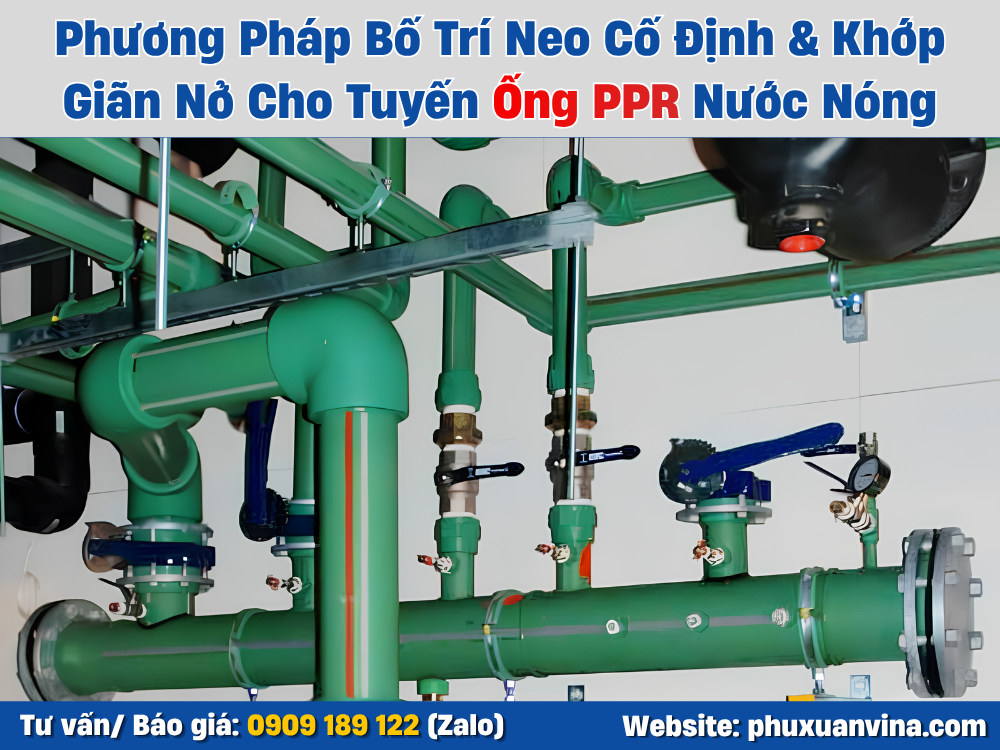

Phương Pháp Bố Trí Neo Cố Định & Khớp Giãn Nở Cho Tuyến Ống PPR Nước Nóng

Ứng suất nén dọc trục phát sinh do chênh lệch nhiệt độ vận hành có thể dễ dàng xé rách các góc phụ kiện hàn nhiệt hoặc bẻ cong toàn bộ hệ thống giá treo trần tầng hầm chỉ sau vài chu kỳ gia nhiệt tuần hoàn. Trong các mạng lưới cấp nước nóng trung tâm, lò hơi hay hệ Chiller thu hồi nhiệt, sự biến dạng chiều dài của vật liệu nhựa chịu nhiệt luôn là mối đe dọa thường trực đối với tuổi thọ công trình nếu thiếu đi các tính toán cơ học giải phóng biến dạng. Để loại trừ rủi ro gãy vỡ mối nối ngầm và hiện tượng võng xệ tuyến ống, việc thiết lập ma trận điểm neo cố định kết hợp các vòng giãn nở nhiệt là yêu cầu bắt buộc trong hồ sơ thiết kế thi công MEP. Đồng hành cùng các ban chỉ huy công trình trên toàn quốc, CÔNG TY TNHH THƯƠNG MẠI QUỐC TẾ AB (Phú Xuân Vina) cung cấp cẩm nang kỹ thuật định vị chuẩn xác, đi kèm hệ sinh thái vật tư đồng bộ giúp triệt tiêu hoàn toàn ứng suất nhiệt nội tại của mạng lưới đường ống.

Hiện Tượng Giãn Nở Nhiệt Tuyến Ống PPR Trong Mạng Lưới Cấp Nước Nóng

Cơ sở nhiệt động học và hệ số giãn nở dài của vật liệu PPR

Vật liệu Polypropylene Random Copolymer (PPR Type 3) sở hữu đặc tính dẻo nhiệt vượt trội, cho phép làm việc bền bỉ ở dải nhiệt độ 70°C đến 95°C. Tuy nhiên, liên kết phân tử của nhựa nhiệt dẻo có độ nhạy cảm cao với sự biến động nhiệt năng. Hệ số giãn nở nhiệt tuyến tính của ống PPR tiêu chuẩn nằm ở mức xấp xỉ 0.15 mm/(m·K), cao hơn gấp nhiều lần so với các dòng ống kim loại truyền thống. Khi môi chất truyền dẫn tăng nhiệt độ từ nhiệt độ môi trường lắp đặt ban đầu (khoảng 20°C - 25°C) lên nhiệt độ làm việc liên tục (65°C - 70°C), mỗi mét ống có thể giãn nở thêm từ 6 mm đến 8 mm. Nếu không có giải pháp kỹ thuật giải phóng độ giãn nở này, năng lượng nhiệt tích tụ sẽ chuyển hóa thành lực nén hướng trục cực đại.

Hệ lụy nghiêm trọng khi bỏ qua tính toán bù giãn nở

Sự chủ quan trong khâu thiết kế hoặc lắp đặt cùm treo cứng nhắc xuyên suốt tuyến ống nước nóng sẽ gây ra hàng loạt hư hại cơ học khó khắc phục:

• Tuyến ống bị biến dạng uốn cong hình sin, cọ xát trực tiếp vào trần thạch cao, máng cáp hoặc dầm bê tông gây rách lớp bảo ôn cách nhiệt và phát sinh tiếng ồn rung giật liên tục.

• Ứng suất uốn tập trung cục bộ tại các vị trí hàn lồng nung chảy, làm rách mép nhựa hàn tại cổ phụ kiện cút co, tê chia nhánh do momen xoắn vượt ngưỡng bền cắt.

• Lực đẩy tịnh tiến phá hủy các liên kết cố định tại các đầu ren chuyển tiếp kết nối với van điều khiển bằng tay hoặc đẩy lệch tâm các thiết bị trao đổi nhiệt, máy bơm hồi lưu.

• Rò rỉ nước nóng áp lực cao ngấm vào kết cấu sàn hộp gen kỹ thuật, gây chập cháy mạng lưới điện lân cận được bọc bởi ống HDPE xoắn luồn cáp hoặc gây hư hại nội thất bên dưới.

Công thức tính toán độ giãn nở nhiệt chiều dài trên thực tế

Để định cỡ chính xác cánh tay uốn giãn nở, kỹ sư hiện trường bắt buộc phải xác định chính xác độ dãn dài dọc trục thông qua công thức kỹ thuật: Độ dãn dài Delta L (mm) = Alpha x L x Delta T. Trong đó:

• Alpha là hệ số giãn nở nhiệt dài danh định của vật liệu (mm/m·K). Đối với ống PPR thông thường, Alpha = 0.15; đối với dòng ống PPR sợi thủy tinh composit (PPR-FG), Alpha giảm xuống chỉ còn khoảng 0.035.

• L là chiều dài đoạn ống thẳng cần tính toán giữa hai điểm neo cố định liên tiếp (m).

• Delta T là hiệu số nhiệt độ giữa nhiệt độ vận hành tối đa của môi chất nước nóng và nhiệt độ môi trường thực tế tại thời điểm thi công hàn lắp (K hoặc °C). Việc xác định chuẩn xác Delta L là cơ sở tiên quyết để lựa chọn phương án bù nhiệt tự nhiên bằng cánh tay đàn hồi hay phải can thiệp bằng cụm bù giãn nở cơ học chữ U.

>>>XEM THÊM: So Sánh Ống HDPE Và Ống PPR: Ưu Nhược Điểm Cấp Nước | Phú Xuân Vina

Nguyên Tắc Bố Trí Điểm Neo Cố Định Cho Tuyến Ống PPR

Bản chất kỹ thuật và phân biệt điểm neo cố định với gối đỡ trượt

Điểm neo cố định (Fixed Point - Anchor) là cơ cấu kẹp giữ cơ học có chức năng khóa cứng hoàn toàn chuyển động của ống theo mọi hướng tọa độ (hướng trục, hướng tâm và xoay). Điểm cố định chia tuyến ống dài thành các phân đoạn độc lập, ngăn chặn sự dịch chuyển của đoạn này truyền lực sang đoạn liền kề. Ngược lại, gối đỡ trượt hoặc cùm dẫn hướng (Sliding Support / Guide Point) chỉ có chức năng đỡ tải trọng tĩnh (trọng lượng ống, nước và lớp bảo ôn) chống võng, đồng thời cho phép ống trượt dọc tự do dọc theo trục để hấp thụ độ dãn dài mà không gây ra lực cản ma sát nguy hại.

Tiêu chuẩn kỹ thuật định vị điểm neo trên trục đứng và trục ngang

Việc bố trí các điểm khóa cứng trục ống nước nóng phải tuân thủ nghiêm ngặt các quy tắc tĩnh học công trình:

• Trên các tuyến trục đứng (Riser) xuyên suốt nhiều tầng, điểm neo cố định thường được bố trí ở vị trí chính giữa hai tầng hoặc tại các điểm nhánh trích xuất chính dẫn vào căn hộ để bảo vệ nhánh rẽ không bị bẻ gãy khi trục đứng co giãn.

• Tuyệt đối không bố trí điểm neo cố định sát cạnh các góc uốn 90 độ hoặc các nhánh tê, bởi việc chặn cứng góc uốn sẽ triệt tiêu độ linh động tự nhiên của vật liệu nhựa, tập trung toàn bộ ứng suất gãy góc vào phụ kiện.

• Đối với trục ống dẫn ngang treo trần tầng hầm, khoảng cách giữa hai điểm neo cố định liên tiếp phải được khống chế theo tính toán chiều dài bù nhiệt, thông thường không vượt quá 20m đến 30m trên một đoạn thẳng.

Quy cách đai kẹp và gia cường vật tư phụ trợ chịu tải trọng

Để đảm bảo điểm neo giữ vững vị trí trước phản lực giãn nở hàng chục kilonewton (kN), kết cấu đai kẹp cần được thiết kế chuyên biệt:

• Đai kẹp neo cố định phải làm từ thép mạ kẽm hoặc inox có độ dày tối thiểu từ 3mm đến 5mm, siết chặt vào thân ống nhưng bắt buộc phải lót đệm cao su EPDM giảm chấn chuyên dụng để tránh làm trầy xước bề mặt hạt nhựa nguyên sinh của tuyến ống.

• Khung giá treo và bản mã cố định điểm neo vào dầm sàn bê tông cốt thép phải sử dụng bulong nở chịu lực hạng nặng hoặc thanh giằng chống lắc làm từ hệ thống vật tư phụ - sắt - inox chịu tải cao.

• Tại các điểm chuyển giao kết nối thiết bị cơ điện ngắt dòng chảy như van bướm nhựa PVC và kim loại, cụm van phải được chế tạo bệ đỡ và khóa neo độc lập, triệt tiêu tải trọng rung lắc cơ học truyền sang hệ thống đường ống nhựa.

>>>XEM THÊM: Tính Toán Khoảng Cách Giá Đỡ Chống Võng Tuyến Ống HDPE Treo Tầng Hầm

Phương Pháp Bố Trí Khớp Và Vòng Bù Giãn Nở Nhiệt

Kỹ thuật tận dụng góc chuyển hướng tự nhiên tạo cánh tay uốn chữ L

Tại các vị trí tuyến ống buộc phải chuyển hướng vuông góc theo kiến trúc công trình, kỹ sư cơ điện có thể tận dụng góc bẻ 90 độ để hình thành cánh tay uốn tự do (Bending Arm - L_B). Phương pháp này lợi dụng độ đàn hồi dẻo của vật liệu PPR để giải phóng độ dãn dài Delta L của đoạn ống thẳng vuông góc với nó. Để cánh tay uốn vận hành trơn tru, giá đỡ đầu tiên trên đoạn rẽ nhánh phải là giá trượt tự do, đặt cách góc cút một khoảng tối thiểu bằng chiều dài tính toán L_B. Chiều dài cánh tay uốn được xác định bằng công thức kỹ thuật: L_B = C x Căn bậc hai (d x Delta L), trong đó C là hằng số vật liệu của nhựa PPR (C = 30) và d là đường kính ngoài của ống (mm).

Thiết kế vòng giãn nở nhiệt chữ U và vòng lặp Omega trên trục dài

Khi tuyến ống nước nóng chạy thẳng trên một khoảng cách dài mà không có góc đổi hướng tự nhiên, việc tạo vòng giãn nở chữ U (Expansion Loop) hoặc vòng Omega là giải pháp tối ưu nhất:

• Tuyến ống được phân chia bằng một điểm neo cố định ở chính giữa hai vòng chữ U để định hướng độ giãn nở dồn đều về hai phía hộp bù nhiệt.

• Vòng chữ U được cấu tạo từ 4 cút 90 độ hàn nối nung chảy chuẩn xác, kích thước chiều rộng và chiều cao của vòng phải đáp ứng đủ biên độ đàn hồi tương ứng với chiều dài dãn nở của phân đoạn.

• Bảng tra cứu dưới đây cung cấp thông số kỹ thuật tham khảo về chiều dài cánh tay uốn tiêu chuẩn cho các dải đường kính ống PPR nước nóng phổ biến trong tòa nhà cao tầng:

Lắp đặt khớp nối co giãn cơ học dạng ống lồng và đệm sóng inox

Đối với các không gian kỹ thuật chật hẹp như mương kỹ thuật hoặc trần hành lang hẹp không thể bố trí vòng uốn chữ U, giải pháp thay thế là sử dụng khớp giãn nở cơ học (Axial Expansion Joint):

• Khớp giãn nở ống lồng hoặc khớp bù đệm sóng kim loại dạng bellows hấp thụ trực tiếp biến dạng dọc trục trên một đường thẳng tịnh tiến mà không chiếm dụng không gian vuông góc.

• Bắt buộc phải bố trí các gối dẫn hướng trượt đặt sát hai bên đầu khớp giãn nở cơ học nhằm định hướng dòng chảy thẳng hàng, ngăn chặn hiện tượng vặn xoắn gây kẹt nòng trượt.

• Các điểm đầu cuối của khớp giãn nở kim loại kết nối với ống PPR thông qua bộ phụ kiện rắc co ren hoặc mặt bích chịu áp từ danh mục phụ kiện kim loại - gang - inox, đảm bảo gioăng làm kín không bị biến dạng nhiệt xì hở rò rỉ.

>>>XEM THÊM: Quy Trình Hàn Ống Chịu Nhiệt PPR Đúng Tiêu Chuẩn Không Lo Tắc Ống | Phú Xuân Vina

Biện Pháp Thi Công Lắp Đặt Giá Đỡ Chống Võng Tuyến Ống Nước Nóng

Khoảng cách giá đỡ tiêu chuẩn theo biến thiên nhiệt độ vận hành

Khác với mạng lưới cấp nước lạnh ở 20°C, khi nhiệt độ lưu chất tăng lên 60°C - 80°C, mô đun đàn hồi của hạt nhựa PPR suy giảm đáng kể, khiến ống trở nên mềm hơn. Nếu kỹ sư áp dụng khoảng cách treo đỡ của nước lạnh sang hệ thống nước nóng, tuyến ống sẽ lập tức bị võng xệ giữa hai nhịp treo. Do đó, khoảng cách giá đỡ cho ống nước nóng bắt buộc phải rút ngắn từ 20% đến 30% so với nhịp đỡ tiêu chuẩn của nước lạnh. Tại các vị trí phân phối khí nóng thông hơi gần kề, nhà thầu cũng thường đồng bộ giải pháp gia cố tương tự cho hệ thống ống thông gió PP và PVC để chống biến dạng do nhiệt độ lan tỏa.

Kỹ thuật định vị và lắp ghép cùm treo trượt chống xước thân ống

• Sử dụng cùm treo ôm trọn thân ống nhưng không được siết chặt ngàm khóa, duy trì một khe hở nhỏ hoặc dùng loại cùm con lăn (Roller support) để ống dịch chuyển tự do không phát sinh lực cản dọc trục.

• Bề mặt tiếp xúc bên trong đai ôm bắt buộc phải trang bị lớp lót cao su chống lão hóa nhằm triệt tiêu ma sát bào mòn cơ học khi ống trượt ra vào liên tục trong chu kỳ cấp - ngắt nước nóng.

• Mọi mối ghép liên kết ty treo lên sàn trần bê tông phải được căn chỉnh thẳng góc, loại trừ hiện tượng xô lệch phương thẳng đứng gây kẹt dầm cơ học.

Giải pháp hộp gen và xử lý xuyên sàn bê tông cho mạng lưới cơ điện

• Khi tuyến ống nước nóng PPR đi xuyên qua sàn bê tông hoặc tường ngăn cháy, tuyệt đối không được chèn trát vữa xi măng bó cứng trực tiếp vào thân ống.

• Bắt buộc phải đặt ống lót xuyên sàn (Sleeve) bằng kim loại hoặc đoạn nhựa có đường kính trong lớn hơn tối thiểu 2 cỡ so với đường kính ngoài của ống PPR, kèm vật liệu chèn đàn hồi chống cháy.

• Khoảng hở giữa ống và sleeve được điền đầy bằng sợi khoáng Rockwool hoặc keo trương nở chống thấm chuyên dụng, tạo hành lang an toàn cho ống tự do giãn nở chiều dài mà không làm nứt vỡ kết cấu bê tông.

>>>XEM THÊM: Bảng Tra Barem Trọng Lượng Ống HDPE Chi Tiết (Kg/Mét) Mới Nhất
