Tính Toán Khoảng Cách Giá Đỡ Chống Võng Tuyến Ống HDPE Treo Tầng Hầm

Hàng chục khối nước áp lực cao trút xuống làm tê liệt toàn bộ hệ thống cơ điện (MEP) tầng hầm đôi khi chỉ bắt nguồn từ một nhịp võng ống HDPE lệch chuẩn vài centimet. Khi điền đầy lưu chất, một tuyến ống D315 treo trần có thể tạo ra tải trọng tĩnh lên tới hàng trăm kilogram trên mỗi mét dài. Nếu khoảng cách quang treo vượt quá giới hạn mô đun đàn hồi, cấu trúc phân tử của nhựa PE100 sẽ bị kéo giãn, gây biến dạng dẻo vĩnh viễn và xé toạc các mối hàn thủy lực. Bài toán chống võng cục bộ không thể giải quyết bằng thói quen thi công cảm tính, mà đòi hỏi công thức tính toán nhịp treo khắt khe theo tiêu chuẩn sức bền vật liệu. Nhằm giải quyết triệt để rủi ro kỹ thuật này, CÔNG TY TNHH THƯƠNG MẠI QUỐC TẾ AB (Phú Xuân Vina) mang đến cẩm nang phân tích chuyên sâu về khoảng cách giá đỡ, kết hợp cùng hệ sinh thái vật tư đồng bộ giúp các tổng thầu tự tin chốt hạ mọi biên bản nghiệm thu.

Khái Niệm Và Rủi Ro Khi Tuyến Ống HDPE Treo Tầng Hầm Bị Võng

Hiện tượng võng cục bộ trên đường ống là gì?

Võng cục bộ là biến dạng hình học xảy ra trên thân ống nhựa khi khoảng cách giữa hai điểm treo (nhịp đỡ) vượt quá khả năng chịu uốn tĩnh của vật liệu. Khi đường ống đầy nước, trọng lượng bản thân của ống cộng hưởng với khối lượng riêng của chất lỏng tạo thành một tải trọng phân bố đều dọc theo chiều dài nhịp. Đối với các dòng ống nhựa công nghiệp như HDPE, tính dẻo đặc trưng của vật liệu polyetylen khiến chúng dễ bị uốn cong theo phương thẳng đứng hơn so với ống thép. Nếu không được tính toán khoảng cách giá đỡ hợp lý, độ võng này sẽ tăng dần theo thời gian và nhiệt độ.

Hệ lụy kỹ thuật khi bỏ qua bước tính toán giá đỡ

Sự chủ quan trong khâu thiết kế nhịp treo trần sẽ dẫn đến những hậu quả nghiêm trọng về mặt vận hành. Đầu tiên, hiện tượng tụ nước và tạo bọt khí tại các điểm võng thấp nhất sẽ gây ra búa nước (water hammer), làm tăng đột biến áp lực cục bộ. Thứ hai, ứng suất kéo lớn nhất sinh ra tại các ngàm treo sẽ tác động trực tiếp lên các điểm yếu nối hàn, đặc biệt là khu vực liên kết với phụ kiện ống HDPE, gây rạn nứt vi mô và xì rò rỉ. Về lâu dài, tuyến ống bị biến dạng vĩnh viễn, không thể phục hồi hình dáng ban đầu ngay cả khi xả hết môi chất bên trong.

Yêu cầu an toàn chung đối với hệ thống treo trần

Mọi hệ thống treo trần MEP tầng hầm đều phải tuân thủ nghiêm ngặt hệ số an toàn tĩnh tải và động tải. Giá đỡ phải có khả năng chịu được ít nhất 1.5 lần tổng trọng lượng của ống khi điền đầy nước. Bên cạnh đó, vật liệu làm quang treo và thanh ren (ty ren) phải được xử lý chống ăn mòn hoặc mạ kẽm nhúng nóng để phù hợp với môi trường độ ẩm cao dưới tầng hầm. Đối với đường ống dẫn lưu chất có sự thay đổi nhiệt độ, thiết kế giá đỡ phải cho phép ống giãn nở trượt tự do dọc trục mà không tạo ra lực siết cắt ngang thân ống.

>>>XEM THÊM: Tuổi Thọ Ống HDPE Được Bao Lâu? Các Yếu Tố Quyết Định Độ Bền 50 Năm | Phú Xuân Vina

Công Thức Tính Toán Khoảng Cách Giá Đỡ Ống Nhựa Theo Sức Bền Vật Liệu

Các biến số trọng yếu trong bài toán chịu uốn

Để thiết lập phương trình cân bằng tĩnh học cho nhịp đỡ, các kỹ sư cần xác định chính xác bốn biến số cơ bản: Mô đun đàn hồi của vật liệu (E), mô men quán tính mặt cắt ngang của ống (I), tải trọng phân bố đều trên một đơn vị chiều dài (q - bao gồm trọng lượng ống và chất lỏng), và độ võng tối đa cho phép (y). Thông thường, đối với hệ thống cấp thoát nước, độ võng cho phép y được giới hạn nghiêm ngặt ở mức L/300 đến L/500 chiều dài nhịp để đảm bảo độ dốc thủy lực không bị đảo ngược.

Phương trình xác định nhịp đỡ tối đa cho phép

Dựa trên lý thuyết dầm liên tục nhiều nhịp chịu tải trọng phân bố đều, phương trình tổng quát để tính toán khoảng cách gối đỡ dựa trên độ võng cho phép được triển khai như sau:

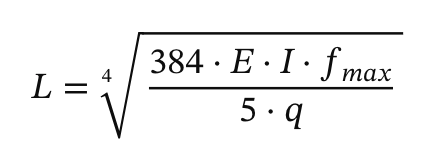

• Công thức tổng quát: L = ∜ [ (384 x E x I x f_max) / (5 x q) ]

• L (Khoảng cách nhịp đỡ): Khoảng cách an toàn giữa các giá đỡ (mm).

• E (Mô-đun đàn hồi của vật liệu): Đơn vị N/mm². Đối với nhựa HDPE, mô-đun này suy giảm rất mạnh khi nhiệt độ môi trường tăng. Ví dụ: ở 20°C, E ≈ 800 - 1000 N/mm²; nhưng ở 40°C, E chỉ còn khoảng 400 - 500 N/mm².

• I (Mô-men quán tính mặt cắt ngang): Đơn vị mm⁴. Được xác định bằng công thức I = [ π x (D^4 - d^4) ] / 64 (trong đó D là đường kính ngoài, d là đường kính trong thân ống).

• f_max (Độ võng cho phép tối đa): Đơn vị mm. Kỹ sư thường lấy theo hệ số 0.003 x L hoặc tuân theo quy định khắt khe của từng dự án (thường khống chế không cho võng quá 5 - 10mm để bảo vệ mí hàn).

• q (Tải trọng phân bố đều): Đơn vị N/mm dọc theo chiều dài nhịp. Giá trị này là tổng của: Trọng lượng bản thân ống + Trọng lượng lưu chất đầy trong ống + Trọng lượng lớp bảo ôn cách nhiệt (nếu có).

Hệ số an toàn và sự ảnh hưởng của nhiệt độ môi trường

Nhiệt độ là kẻ thù lớn nhất đối với tính nguyên vẹn cơ học của vật liệu nhựa nhiệt dẻo. Khi nhiệt độ môi trường hoặc nhiệt độ lưu chất tăng lên, mô đun đàn hồi của HDPE giảm mạnh, khiến ống mềm hơn và dễ bị võng hơn. Do đó, hệ số suy giảm cơ tính theo nhiệt độ phải được áp dụng vào công thức gốc. Chẳng hạn, khi hệ thống hoạt động ở 40°C, khoảng cách nhịp treo bắt buộc phải rút ngắn từ 15% đến 20% so với điều kiện làm việc ở 20°C để duy trì cùng một độ thẳng tuyến ống.

>>>XEM THÊM:  Chỉ Số SDR Trong Ống HDPE Là Gì? Công Thức Tính & Ý Nghĩa Kỹ Thuật

Quy Trình Xác Định Các Vị Trí Bắt Buộc Lắp Đặt Giá Đỡ Chống Võng Cục Bộ

Điểm treo tại các cụm van và phụ kiện siêu nặng

Đây là nguyên tắc bất di bất dịch trong thi công cơ điện. Các cụm van điều khiển thường có khối lượng rất lớn, tạo ra tải trọng tập trung cực đoan. Nếu không có giá đỡ độc lập, trọng lượng này sẽ xé toạc các mặt bích nhựa kết nối. Các vị trí bắt buộc phải có giá đỡ chịu lực chuyên biệt bao gồm:

• Ngay dưới thân các loại van bướm nhựa PVC và kim loại cỡ lớn (từ DN100 trở lên).

• Hai bên mặt bích của cụm van kim loại - gang - đồng - inox hồi lưu hoặc van giảm áp tầng hầm.

• Khu vực lắp đặt đồng hồ đo lưu lượng điện từ hoặc thiết bị đo đạc cơ điện.

• Vị trí van xả khí tại các điểm cao nhất của hệ thống treo trần.

Khung gia cố tại các điểm chuyển hướng vuông góc

Các phụ kiện chuyển hướng như cút 90 độ, chếch 45 độ hoặc tê chia nhánh không chỉ chịu trọng lượng bản thân mà còn phải hứng chịu lực xô ngầm (thrust force) sinh ra do động năng của dòng chảy bị bẻ cong đột ngột. Tại các góc cua này, giá đỡ không chỉ treo thẳng đứng chống võng mà còn phải thiết kế ngàm chữ U hoặc khóa cố định để chống lại hiện tượng trượt ngang dọc trục. Khoảng cách lắp đặt giá đỡ tại các góc chuyển hướng không được vượt quá 300mm tính từ mép mối hàn phụ kiện.

Vị trí nối mặt bích và điểm kết nối thiết bị cơ điện

Mặt bích là điểm gián đoạn vật liệu, nơi ứng suất rất dễ bị tập trung nếu tuyến ống bị võng. Bất kỳ điểm kết nối nào giữa tuyến ống nhựa và máy bơm, bồn bể, hoặc thiết bị rung lắc đều phải được neo giữ cứng cáp. Giá đỡ tại đây hoạt động như một điểm neo chết (Anchor point), ngăn chặn dao động cơ học từ thiết bị truyền vào làm nứt thân ống.

>>>XEM THÊM: Giải Pháp Khắc Phục Sự Cố Nứt Vỡ Đường Ống Bằng Mối Nối Sửa Chữa Nhanh

Bảng Tra Cứu Nhanh Khoảng Cách Giá Đỡ Tuyến Ống HDPE Tiêu Chuẩn Thực Tế

Tiêu chuẩn nhịp đỡ cho hệ thống đường ống nước lạnh

Để kỹ sư hiện trường có thể triển khai nhanh chóng mà không cần tính toán phức tạp, Phú Xuân Vina cung cấp bảng thông số nhịp treo tham khảo cho ống HDPE (PE100, SDR11, PN16) chứa nước lạnh ở nhiệt độ ≤ 20°C:

Tiêu chuẩn nhịp đỡ cho hệ thống đường ống lưu chất nhiệt độ cao

Khi nhiệt độ môi chất lên ngưỡng 40°C - 50°C, tính chất dẻo của nhựa thể hiện rõ rệt, do đó cần rút ngắn khoảng cách từ bảng trên đi khoảng 20% đến 25% để triệt tiêu rủi ro võng. Nguyên lý rút ngắn nhịp treo này cũng được áp dụng tương tự đối với các hệ thống đường ống HDPE xoắn luồn cáp đi treo trần chịu nhiệt phát sinh từ dây dẫn, hoặc các hệ thống ống thông gió PP và PVC xả khí nóng công nghiệp.

Hướng dẫn áp dụng sai số kỹ thuật tại công trường

Thực tế tại công trường tầng hầm, các hệ thống cơ điện (MEP) chồng chéo nhau (máng cáp, ống cứu hỏa, ống gió), việc căn chuẩn chính xác 100% kích thước nhịp treo đôi khi không khả thi. Kỹ sư được phép sai số bù trừ ±10% khoảng cách giữa hai gối đỡ, nhưng tổng số lượng giá đỡ trên một đoạn tuyến thẳng không được ít hơn so với bản vẽ thiết kế shop drawing đã duyệt.

>>>XEM THÊM: Bảng Tra Barem Trọng Lượng Ống HDPE Chi Tiết (Kg/Mét) Mới Nhất

Phú Xuân Vina - Đơn Vị Cung Ứng Vật Tư Hạ Tầng Và Giải Pháp Thi Công Tối Ưu

Lưu ý cốt lõi khi thi công neo thép và giá đỡ ống HDPE

Việc lắp ráp giá đỡ cần sự tỉ mỉ để tránh gây tổn thương cơ học lên vỏ ống. Dưới đây là những khuyến cáo chuyên môn từ các chuyên gia MEP của Phú Xuân Vina:

• Tuyệt đối không siết chặt đai ôm (cùm treo) trực tiếp vào vỏ ống nhựa. Phải lót một lớp cao su đệm để ống có thể trượt bù trừ giãn nở nhiệt.

• Bề mặt cùm treo và các loại vật tư phụ - sắt - inox phải nhẵn mịn, không có gờ sắc nhọn để tránh cắt cứa vào thành nhựa khi hệ thống rung lắc do áp lực bơm.

• Đối với các đường ống trục đứng (Riser), phải sử dụng các đai kẹp chịu ma sát lớn (Riser clamp) kết hợp với ụ đỡ bê tông tại chân đế.

Năng lực cung ứng đa dạng các loại vật tư chuyên dụng

AB Group (Phú Xuân Vina) tự hào là tổng kho phân phối chiến lược cấp 1 của hàng loạt thương hiệu quốc gia. Chúng tôi cung ứng với chiết khấu tốt nhất cho các dòng sản phẩm nhựa Tiền Phong, các chủng loại ống nhựa Bình Minh, ống dự án ống nhựa Đệ Nhất, hạ tầng nhựa Đồng Nai và vật tư ống nhựa Sam Phú. Việc cung cấp trọn gói từ đường ống nước cấp, thoát nước đến hệ luồn cáp điện giúp các tổng thầu tối ưu hóa chi phí logistic và quy trình thanh toán dự án.

Cam kết chất lượng và hỗ trợ kỹ thuật tận tuyến

Bên cạnh mảng đường ống nhựa tiêu chuẩn và các dòng phụ kiện ống PVC ép phun sẵn, Phú Xuân Vina còn vận hành xưởng gia công phụ kiện chuyên chế tác các cấu kiện HDPE, uPVC phi tiêu chuẩn (chếch 30 độ, cút 60 độ, thập rút...) phục vụ các địa hình không gian hẹp tại tầng hầm. Cùng với đó, hệ thống kho bãi rộng lớn của chúng tôi luôn sẵn sàng cung cấp số lượng lớn phụ kiện kim loại - gang - inox mặt bích, roăng cao su, bu lông phục vụ đấu nối trọn vẹn cụm MEP cho mọi quy mô dự án.

>>>XEM THÊM: Tổng Kho Phân Phối Ống Nhựa Cấp Thoát Nước Miền Nam Giá Tốt

Câu Hỏi Thường Gặp (FAQ)

1. Tại sao không nên dùng giá đỡ cố định toàn bộ tuyến ống nhựa HDPE?

Vì vật liệu PE100 có hệ số giãn nở nhiệt cao. Nếu dùng khóa cứng (Anchor) ở mọi điểm, khi nhiệt độ thay đổi, ống sẽ giãn nở và sinh ra lực nén dọc trục cực lớn, gây cong vênh hoặc gãy vỡ bục mí nối. Chỉ cố định ngàm cứng tại van hoặc thiết bị rung lắc như máy hàn ống nhựa đã thi công xong kết nối mặt bích.

2. Đai ôm ống (cùm treo) nên lót vật liệu gì để không làm hỏng thân ống nhựa?

Tiêu chuẩn thi công bắt buộc phải lót ron cao su (EPDM) mềm, dày từ 2mm - 5mm bên trong đai ôm chữ U hoặc cùm treo quả bí. Lớp lót này giúp phân tán lực siết, chống trầy xước và giảm chấn hiệu quả cho các loại ống nhựa công nghiệp.

3. Khoảng cách giá đỡ ống nước lạnh và ống dẫn hóa chất nóng có giống nhau không?

Hoàn toàn khác biệt. Ống dẫn hóa chất hoặc lưu chất nóng trên 40°C sẽ bị suy giảm mô đun đàn hồi, khiến ống mềm hơn. Do đó, khoảng cách giá đỡ đối với môi chất nóng phải được rút ngắn lại ít nhất 20-25% so với tiêu chuẩn nước lạnh.

4. Phú Xuân Vina có cung cấp trọn bộ van và phụ kiện đi kèm ống HDPE không?

Có. AB Group (Phú Xuân Vina) là tổng kho cung ứng toàn diện, từ đường ống đến các loại van bướm nhựa PVC và kim loại, đảm bảo đồng bộ hóa vật tư cho các chủ đầu tư và nhà thầu cơ điện MEP.

5. Khi thi công đường ống HDPE luồn cáp, tiêu chuẩn nhịp đỡ có cần khắt khe như ống áp lực không?

Hệ thống ống HDPE xoắn luồn cáp treo trần cũng cần tuân thủ khoảng cách giá đỡ chống võng để tránh cáp điện bên trong bị chùng xuống gây đứt gãy lõi đồng. Mặc dù không chịu áp lực nước, nhưng trọng lượng cáp điện bên trong cực kỳ nặng, đòi hỏi nhịp đỡ dày đặc không kém hệ thống cấp nước.

6. Có thể tự uốn ống HDPE góc 90 độ để tiết kiệm phụ kiện thay vì làm giá đỡ tại góc cua không?

Tuyệt đối không nên uốn gập ống HDPE bằng nhiệt thủ công tại công trường vì sẽ làm suy giảm độ dày thành ống và thay đổi cấu trúc phân tử nhựa. Phải sử dụng phụ kiện ống HDPE ép phun chuẩn kết hợp giá đỡ khóa ngàm đúng kỹ thuật tại các góc vuông 90 độ.
