Tiêu Chuẩn ISO 4427 Cho Ống HDPE Cấp Nước Sạch: Yêu Cầu Kỹ Thuật Đệ Trình

Chôn ngầm hàng ngàn mét ống dưới lòng đất đồng nghĩa với việc nhà thầu đang đặt cược toàn bộ uy tín và lợi nhuận dự án vào độ bền cơ học của vật liệu. Chỉ một sự xê dịch nhỏ về tỷ lệ độ dày thành ống hay sai lệch hàm lượng nhựa nguyên sinh cũng đủ để châm ngòi cho các sự cố rò rỉ phá nát hệ thống hạ tầng trong tương lai. Để vượt qua hàng rào nghiệm thu gắt gao của tư vấn giám sát, thiết kế đường ống bắt buộc phải đáp ứng trọn vẹn các bài test thủy tĩnh quốc tế. Đây cũng là nền tảng cốt lõi mà CÔNG TY TNHH THƯƠNG MẠI QUỐC TẾ AB (Phú Xuân Vina) luôn cam kết trong từng mét ống giao đến công trường, mang lại sự an tâm tuyệt đối về chất lượng và pháp lý cho đối tác.

Tổng Quan Về Tiêu Chuẩn Quốc Tế Cho Hệ Thống Cấp Nước Sạch

Định Nghĩa Chung Về Khung Tiêu Chuẩn Đánh Giá Vật Tư

Tiêu chuẩn ISO 4427 là hệ thống quy chuẩn kỹ thuật quốc tế quy định chi tiết các đặc tính bắt buộc đối với hệ thống ống nhựa Polyethylene (PE) dùng để truyền dẫn nguồn nước phục vụ mục đích sinh hoạt của con người, bao gồm cả nước thô trước khi xử lý và nước sạch sau khi qua trạm bơm. Việc thiết lập hệ quy chiếu này giúp các kỹ sư thiết kế loại bỏ được các sản phẩm kém chất lượng như các loại ống nhựa công nghiệp không rõ nguồn gốc, đảm bảo vật tư khi đưa vào lòng đất phải chịu được các tác động lực phức tạp từ tải trọng nền đường cũng như áp lực thủy tĩnh bên trong.

Tầm Quan Trọng Trong Việc Quản Lý Rủi Ro Hạ Tầng Tuyến Ống

Bất kỳ một sự sai lệch nào về độ dày thành ống hay mật độ vật liệu đều dẫn đến nguy cơ đứt gãy kết cấu. Việc tuân thủ quy chuẩn quốc tế này đảm bảo nhà thầu luôn chọn đúng vật tư có cấp áp lực định danh (PN) tương xứng với cột áp thiết kế. Các thương hiệu lớn như ống nhựa Bình Minh hay ống nhựa Đệ Nhất đều phải trải qua các quy trình kiểm định cực kỳ nghiêm ngặt tại các phòng lab độc lập để xác nhận sản phẩm xuất xưởng bám sát các giới hạn dung sai mà ISO yêu cầu. Điều này tạo ra một màng chắn an toàn về mặt kỹ thuật trước khi kỹ sư ký tá hồ sơ đưa hàng vào công trường.

Phạm Vi Khống Chế Của Bộ Tiêu Chuẩn Đối Với Đường Ống Nhựa

Phạm vi áp dụng của tiêu chuẩn này bao phủ toàn bộ các dải đường kính ống dẫn nước thông dụng và các dải áp suất vận hành từ PFA tới PMA. Tiêu chuẩn này chi phối các đường ống PE chôn ngầm, đặt nổi hoặc luồn trong các đường hào kỹ thuật, giới hạn nhiệt độ vận hành tiêu chuẩn ở mức 20 độ C để tính toán tuổi thọ 50 năm. Khi nhiệt độ môi trường truyền dẫn thay đổi, kỹ sư bắt buộc phải sử dụng các hệ số giảm tải nhiệt độ để nội suy ra khả năng chịu áp thực tế của đường ống tại thời điểm vận hành.

>>>XEM THÊM: Tuổi Thọ Ống HDPE Được Bao Lâu? Các Yếu Tố Quyết Định Độ Bền 50 Năm | Phú Xuân Vina

Cấu Trúc Trọng Tâm Của Bộ Quy Chuẩn Kỹ Thuật Đánh Giá Ống PE

Phân Bổ Các Phần Chuyên Biệt Trong Văn Bản Kỹ Thuật

Bộ tiêu chuẩn được cấu trúc thành nhiều phần riêng biệt nhằm tách bạch các yêu cầu kiểm định, giúp các nhà thẩm định vật tư dễ dàng tra cứu. Các phần chính thường bao trùm từ quy định chung (Part 1), yêu cầu chi tiết cho ống (Part 2), tiêu chuẩn ngàm nối và phụ kiện (Part 3) cho đến các hướng dẫn đánh giá sự phù hợp của toàn hệ thống (Part 5). Sự tách biệt này giúp các kỹ sư tại xưởng chế tạo hay kỹ sư QA/QC công trường dễ dàng lấy mẫu đối chứng độc lập, từ ống chính cho đến ống HDPE xoắn luồn cáp đi kèm trong các hào kỹ thuật hỗn hợp.

Yêu Cầu Khắt Khe Đối Với Hỗn Hợp Hạt Nhựa Đầu Vào

Chất lượng của một thành phẩm phụ thuộc hoàn toàn vào vật liệu hạt nhựa ban đầu. Dưới đây là các tiêu chí đánh giá hạt nhựa:

1. Chỉ sử dụng 100% hạt nhựa Polyethylene nguyên sinh (PE80 hoặc PE100) được trộn sẵn carbon đen từ nhà máy hóa dầu, nghiêm cấm sử dụng nhựa tái sinh.

2. Hàm lượng carbon đen phải đạt mức giới hạn từ 2% đến 2.5% khối lượng để chống lại sự đứt gãy chuỗi phân tử dưới tác động của tia cực tím (UV).

3. Độ phân tán carbon đen trong cấu trúc nền nhựa phải đạt mức độ đồng nhất (Grade 3) khi kiểm tra dưới kính hiển vi.

4. Lượng chất chống oxy hóa dư thừa phải duy trì mức thời gian cảm ứng oxy hóa (OIT) lớn hơn 20 phút ở 200 độ C.

5. Vật liệu không được phép giải phóng bất kỳ hóa chất độc hại, kim loại nặng hay tạo mùi vị lạ vào nguồn nước sinh hoạt theo các bài test vệ sinh an toàn thực phẩm.

Hệ Thống Phương Pháp Thử Nghiệm Và Đánh Giá Lô Hàng

Tất cả các chỉ tiêu đều phải được chứng minh bằng các bài kiểm tra thực nghiệm có đối chứng, được tiến hành trong môi trường phòng thí nghiệm đạt chuẩn ISO/IEC 17025. Các mẫu ống được cắt ngẫu nhiên, bịt kín hai đầu và ngâm trong bể nước điều nhiệt để kiểm tra thử áp lực thủy tĩnh trong 100 giờ, 165 giờ hoặc 1000 giờ tùy theo cấp độ đánh giá. Các thương hiệu như nhựa Đồng Nai luôn phải duy trì tần suất lấy mẫu định kỳ tại xưởng để đảm bảo mọi mét ống xuất ra đều có chung một hệ số an toàn cơ học.

>>>XEM THÊM: Chỉ Số SDR Trong Ống HDPE Là Gì? Công Thức Tính & Ý Nghĩa Kỹ Thuật

Yêu Cầu Kỹ Thuật Chính Để Đệ Trình Và Nghiệm Thu Hồ Sơ Dự Án

Chỉ Tiêu Cơ Tính Vật Lý Và Độ Bền Cơ Học Của Vật Liệu

Khi đệ trình hồ sơ vật tư, kỹ sư phải trình bày rõ kết quả test độ giãn dài khi đứt, thông thường phải lớn hơn 350%, chứng minh tính dẻo dai của vật liệu khi nền đất bị sụt lún. Ngoài ra, độ co ngót dọc của ống sau khi gia nhiệt ở 110 độ C không được vượt quá 3%. Điều này cực kỳ quan trọng đối với các tuyến ống phơi trần ngoài nắng trước khi lấp đất, tránh hiện tượng đường ống bị co kéo làm xé toạc các mối hàn bích giáp với hệ thống phụ kiện ống PVC hoặc các cấu kiện hố van bê tông cốt thép.

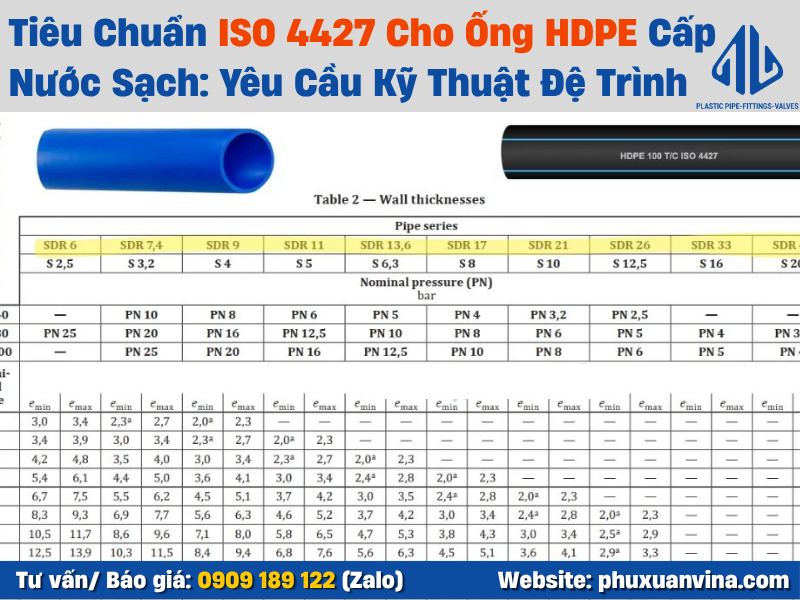

Bảng Thông Số Kích Thước Áp Suất Và Tỷ Lệ SDR Tiêu Chuẩn

Kích thước đường kính ngoài danh nghĩa (DN) và độ dày thành ống (e) được quản lý thông qua tỷ lệ kích thước chuẩn (SDR). Hồ sơ thiết kế phải tương thích hoàn toàn với bảng quy đổi áp suất, qua đó ban quản lý dự án sẽ nghiệm thu độ dày thực tế bằng thước kẹp điện tử.

Danh Mục Hồ Sơ Chứng Chỉ Bắt Buộc Cần Đệ Trình Kèm Theo

Để hồ sơ vật tư được tư vấn giám sát ký duyệt đóng dấu "Approve", cán bộ đệ trình (QS/QA) phải chuẩn bị bộ tài liệu minh bạch và pháp lý hóa toàn bộ lô hàng:

• Bản sao công chứng giấy chứng nhận hợp chuẩn ISO 4427 còn hiệu lực pháp lý do tổ chức chứng nhận độc lập thứ ba ban hành.

• Giấy chứng nhận chất lượng và xuất xưởng (CO/CQ) bản gốc phát hành riêng cho lô hàng cấp tới công trình.

• Biên bản kết quả thử nghiệm thủy tĩnh và đo kiểm kích thước thực tế của mẻ sản xuất.

• Báo cáo test giới hạn độc tố hóa học chứng minh vật tư an toàn tuyệt đối cho hệ thống nước uống tinh khiết.

• Sổ tay hướng dẫn biện pháp thi công, cài đặt máy gia nhiệt từ nhà sản xuất.

• Catalogue kỹ thuật chi tiết của các sản phẩm đính kèm như phụ kiện ống HDPE dùng cho đấu nối.

>>>XEM THÊM: So Sánh Ống HDPE Và Ống PVC: Nên Chọn Loại Nào Cho Công Trình?

Giải Pháp Ứng Dụng Vật Tư Tiêu Chuẩn Tại Các Mạng Lưới Hạ Tầng

Cấp Nước Sạch Phân Phối Cho Khối Đô Thị Hiện Đại

Trong các tổ hợp dự án đô thị, hệ thống đường ống HDPE được thiết kế luồn lách dưới các tuyến đường nội khu, đòi hỏi khả năng uốn cong linh hoạt để né tránh các hạ tầng ngầm khác. Các ống nhựa chất lượng cao từ nhựa Tiền Phong hay ống nhựa Hoa Sen - Minh Hùng cung cấp giải pháp tối ưu nhờ bán kính uốn cong cho phép lớn, giảm thiểu tối đa việc sử dụng các loại co lơi, qua đó triệt tiêu tổn thất cột áp thủy lực trên toàn mạng lưới phân phối nước sạch.

Đường Ống Truyền Tải Nước Thô Cho Cụm Công Nghiệp Trọng Điểm

Tại các khu công nghiệp, lưu lượng nước thô cần truyền tải về trạm xử lý trung tâm là cực kỳ khổng lồ. Ống HDPE theo chuẩn quốc tế với đường kính lớn, chịu ma sát tốt và không đóng cặn rêu mốc là sự lựa chọn không thể thay thế. Hơn nữa, việc tích hợp với hệ thống điều tiết dòng chảy sử dụng van bướm nhựa PVC và kim loại cỡ lớn tại các hố ga phân phối giúp hệ thống hoạt động nhịp nhàng, tối ưu hóa công suất bơm và tránh tình trạng búa nước làm hỏng van.

Đồng Bộ Hóa Mạng Lưới Chống Rò Rỉ Nước Ngầm Tuyệt Đối

Sự rò rỉ tại các khớp nối là nguyên nhân chính gây thất thoát lượng nước không doanh thu (NRW). Để khắc phục, việc kết nối phải được thực hiện bằng máy hàn ống nhựa gia nhiệt đối đầu chuẩn xác, hợp nhất hai đầu ống thành một khối đồng nhất không có khe hở. Phương pháp này tạo ra một đường ống dài liên tục, liên kết liền mạch với hệ thống ống thông gió PP và PVC tại các trạm xử lý khí thải mùi hôi, đảm bảo tính kín khít tuyệt đối ngay cả khi móng nền mương đào bị lún nhẹ.

>>>XEM THÊM: Cách Nối Ống HDPE Với Ống Thép Chuẩn Kỹ Thuật | Phú Xuân Vina

Năng Lực Cung Ứng Vật Tư Cơ Điện Hạ Tầng Của Phú Xuân Vina AB Group

Tiềm Lực Đáp Ứng Khối Lượng Lớn Cho Các Siêu Dự Án

Phú Xuân Vina tự hào là tổng đại lý phân phối chiến lược của các thương hiệu hàng đầu, đảm bảo nguồn cung dồi dào, ổn định cho bất kỳ quy mô dự án nào. Chúng tôi cam kết tiến độ giao hàng bám sát sơ đồ gantt thi công của nhà thầu, từ các tuyến ống dẫn ngầm khổng lồ cho đến các đơn hàng ngách như ống nhựa Sam Phú. Bãi chứa rộng lớn và hệ thống vận tải cơ giới hùng hậu cho phép AB Group cung ứng vật tư đến tận chân công trình đúng hạn.

Hệ Sinh Thái Sản Phẩm Đa Dạng Chuẩn Hóa Theo Thiết Kế

Không chỉ dừng lại ở ống dẫn, chúng tôi mang đến hệ sinh thái vật tư toàn diện cho ngành ME. Khách hàng có thể tìm thấy mọi cấu kiện cần thiết cho một trạm bơm hoàn chỉnh, bao gồm mạng lưới van kim loại - gang - đồng - inox, các chi tiết bích thép nối bích và phụ kiện kim loại - gang - inox chịu áp lực cao. Sự đồng bộ vật tư từ một nhà cung cấp duy nhất giúp các kỹ sư thiết kế loại bỏ được sai số lắp ghép giữa các chủng loại vật liệu khác nhau, đẩy nhanh tiến độ nghiệm thu kỹ thuật.

Dịch Vụ Hỗ Trợ Kỹ Thuật Và Chế Tạo Cấu Kiện Đặc Biệt

Hiểu rõ những vướng mắc thực tế tại công trường khi bản vẽ shop drawing xuất hiện những nút giao không thể dùng phụ kiện đúc sẵn, hệ thống xưởng gia công phụ kiện của chúng tôi sẵn sàng chế tạo các loại phụ kiện hàn bóp cổ, tê lệch tâm hay thập bích hàn theo đúng kích thước phi tiêu chuẩn. Bên cạnh đó, chúng tôi cung cấp đầy đủ các loại vật tư phụ - sắt - inox đi kèm như bulong, gioăng cao su, đai treo, đảm bảo hỗ trợ toàn diện từ khâu cấp hàng đến khâu tư vấn thi công lắp đặt thực tế.

>>>XEM THÊM: Tổng Kho Phân Phối Ống Nhựa Cấp Thoát Nước Miền Nam Giá Tốt

Câu Hỏi Thường Gặp (FAQ)

Ống HDPE làm từ hạt nhựa PE100 khác gì so với PE80 theo tiêu chuẩn ISO 4427?

Hạt PE100 có mật độ phân tử cao hơn và độ bền thủy tĩnh thiết kế dài hạn tốt hơn PE80. Ở cùng một cấp áp lực vận hành, đường ống PE100 sẽ có thành mỏng hơn PE80, giúp lòng ống rộng hơn, tăng lưu lượng chảy và giảm thiểu chi phí nguyên liệu. Các kỹ sư thiết kế hạ tầng cấp nước hiện nay chủ yếu ưu tiên lựa chọn PE100 từ các thương hiệu như nhựa Tiền Phong để tối ưu hóa thủy lực tuyến ống.

Khi nghiệm thu đường ống chôn ngầm, làm sao để kiểm tra tính đồng bộ của hệ thống?

Phải tiến hành kiểm tra mã in phun kỹ thuật trên thân ống đối chiếu chéo với nhãn mác của hệ thống phụ kiện ống HDPE được dập nổi. Kỹ sư giám sát cần đo đạc lại độ dày (e) ngẫu nhiên tại miệng ống trước khi hàn để đảm bảo mọi cấu kiện đều sở hữu cùng một tỷ lệ SDR và cấp áp lực PN như thiết kế đã duyệt.

Có bắt buộc phải thử áp lực nước lại toàn bộ tuyến sau khi lắp đặt xong không?

Bắt buộc. Việc thử nghiệm thủy tĩnh toàn tuyến sau khi hàn và lấp đất một phần giúp kiểm định trực tiếp chất lượng mối hàn bằng máy hàn ống nhựa. Bơm áp lực lên mức gấp 1.5 lần áp suất làm việc định mức và ngâm áp trong khoảng thời gian quy định sẽ giúp phát hiện ngay lập tức các lỗ kim hoặc sự cố nứt ngầm do thi công.

Tỷ lệ SDR nào là phù hợp nhất cho tuyến ống kết nối trực tiếp với cụm bơm cao áp?

Đối với các tuyến có hệ số búa nước cao và vận hành bởi cụm bơm biến tần cường độ lớn, hệ số SDR 11 (tương đương cấp áp lực PN16 đối với vật liệu PE100) là lựa chọn tối ưu và an toàn nhất. Nó đảm bảo thành ống đủ dày để hấp thụ biến thiên áp suất đột ngột mà không cần phải chuyển sang dùng các loại van kim loại - gang - đồng - inox bù trừ áp.

Bộ chứng chỉ đệ trình cần những dấu xác nhận pháp lý nào để được thông qua?

Hồ sơ CO/CQ và kết quả thử nghiệm từ nhà máy bắt buộc phải có mộc đỏ xác nhận sao y bản chính của nhà sản xuất hoặc của tổng đại lý phân phối chính thức như Phú Xuân Vina. Không chấp nhận các bản in photocopy không có con dấu giáp lai pháp lý.

Theo quy chuẩn, độ dày thành ống thực tế bị âm bao nhiêu phần trăm thì vẫn đạt chuẩn nghiệm thu?

Theo bộ tiêu chuẩn quốc tế cho dòng vật tư này, độ dày thành ống (e) không bao giờ được phép mang dung sai âm. Nghĩa là độ dày thực tế đo được tại mọi điểm phải lớn hơn hoặc ít nhất bằng độ dày danh nghĩa tối thiểu quy định trong bảng thông số kỹ thuật, và chỉ được phép mang dung sai dương trong một giới hạn kiểm soát nghiêm ngặt.
