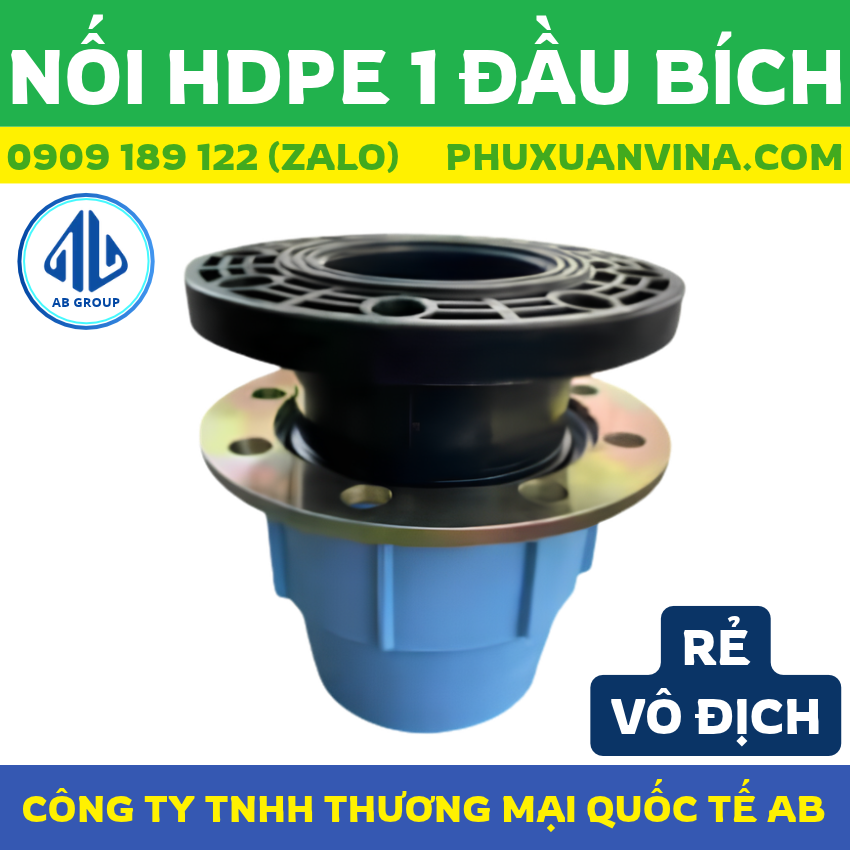

Nối Măng Sông HDPE 1 Đầu Bích Đệ Nhất

Nối HDPE 1 đầu bích Đệ Nhất (măng sông 1 đầu bích / đầu nối mặt bích PE100) dải kích thước chuẩn hóa từ D40 đến D110 mm, là phụ kiện chuyên dụng tạo điểm liên kết cơ học chuyển tiếp tháo lắp linh hoạt giữa đường ống HDPE với cụm van công nghiệp, máy bơm và bồn áp lực mà không cần kéo máy hàn đối đầu cồng kềnh vào hố ga chật hẹp. Cấu kiện đúc nguyên khối từ hợp chất hạt nhựa PE100 nguyên sinh, chịu va đập cơ học tốt, kín khít tuyệt đối và trơ lỳ trước môi trường hóa chất, nước thải ăn mòn. Cập nhật chi tiết bảng giá niêm yết xuất xưởng, hướng dẫn quy trình 4 bước siết lực bu lông đối xứng chuẩn kỹ sư MEP và chính sách chiết khấu tốt nhất cho nhà thầu từ tổng kho phân phối cấp 1 Phú Xuân Vina.

1. Nối HDPE 1 đầu bích là gì? Cấu tạo cơ khí & nguyên lý hoạt động

Nối HDPE 1 đầu bích (thường được gọi trong hồ sơ thiết kế là măng sông 1 đầu bích hoặc đầu nối mặt bích HDPE) là dòng phụ kiện chuyên dụng dùng để liên kết tuyến ống nhựa Đệ Nhất chất liệu HDPE với các thiết bị công nghiệp lắp bích như bơm ly tâm, van chặn, bồn chứa môi chất hoặc đồng hồ đo lưu lượng.

Cấu trúc hình học của phụ kiện phân tách thành hai phần chức năng rõ rệt:

• Đầu ống hàn nhiệt: Phần thân trụ bằng vật liệu PE100 đồng chất, kích thước tương thích để hàn đối đầu hoặc hàn lồng vào tuyến ống chính, tạo nên liên kết polymer liền khối không điểm hở.

• Đầu mặt bích chịu áp: Thiết kế gờ bích phẳng đúc liền khối hoặc lồng vòng đệm kim loại gia cường, gia công sẵn các lỗ xỏ bu lông theo các tiêu chuẩn bích thông dụng (BS, DIN, JIS), cho phép bắt siết bu lông chắc chắn với mặt bích kim loại đối diện qua lớp gioăng cao su đàn hồi.

Nhờ cơ cấu này, hệ thống vừa bảo đảm độ kín khít tuyệt đối của mạng lưới thủy lực, vừa cho phép tháo rời thiết bị để cân chỉnh, súc rửa hoặc thay thế định kỳ một cách độc lập.

>>>XEM THÊM: Cách Nối Ống HDPE Với Ống Thép Chuẩn Kỹ Thuật | Phú Xuân Vina

2. Báo giá niêm yết xuất xưởng nối măng sông 1 đầu bích HDPE (D40 – D110)

Để hỗ trợ ban chỉ huy công trường và kỹ sư dự toán bóc tách khối lượng gói thầu cấp thoát nước, Phú Xuân Vina cập nhật biểu giá niêm yết xuất xưởng tham chiếu cho phụ kiện măng sông 1 đầu bích HDPE:

Ghi chú định mức dự toán:

• Đơn giá xuất xưởng trên là căn cứ tham chiếu lập dự toán ban đầu cho các gói thầu xây lắp.

• Tùy thuộc vào quy mô dự án, tiến độ xuất kho và điều kiện thanh toán, Phú Xuân Vina luôn áp dụng mức chiết khấu thương mại tốt nhất từ tổng kho phân phối cấp 1 cho nhà thầu MEP.

• Với các nút công nghệ yêu cầu đóng ngắt dòng chảy lớn, đầu bích D110 có thể kết nối trực tiếp với cụm van bướm nhựa PVC và kim loại hoặc các dòng van kim loại - gang - đồng - inox để tối ưu chi phí vận hành.

>>>XEM THÊM: Bảng Giá Ống Nhựa Đệ Nhất

3. Đặc tính cơ lý vượt trội & phạm vi ứng dụng trong mạng lưới hạ tầng

Được ép phun nguyên khối từ hợp chất nhựa PE100 nguyên sinh, phụ kiện nối măng sông 1 đầu bích sở hữu các ưu điểm cơ lý đáp ứng đầy đủ tiêu chuẩn khắt khe của dự án hạ tầng:

• Khả năng chịu lực va đập & Độ bền cao: Vách ống dày dặn chịu được áp lực danh định lớn, triệt tiêu hiện tượng nứt vỡ do búa nước hoặc rung chấn cơ học từ đầu xả của máy bơm.

• Kín khít tuyệt đối, chống rò rỉ: Khớp nối bích phẳng tiếp xúc đồng đều với gioăng đệm cao su tổng hợp (EPDM/NBR), bảo đảm không xì hở khí nén hay thất thoát lưu lượng chất lỏng, giúp tiết kiệm điện năng vận hành cho toàn hệ thống.

• Linh hoạt và tinh giản thi công: Rút ngắn đáng kể thời gian thao tác tại các vị trí không gian hẹp; tháo dỡ van khóa nhanh chóng bằng thao tác mở bu lông cơ học mà không cần cắt ống.

• Trơ lỳ trước môi trường hóa chất: Không bị oxy hóa, gỉ sét như phụ kiện thép tráng kẽm; chống chịu tốt trước nước biển, dung dịch axit loãng và nước thải sinh hoạt.

Phạm vi ứng dụng thực tế trên công trình:

1. Hệ thống cấp nước sạch & Hạ tầng đô thị: Tuyến cấp nước thô trạm bơm, đấu nối đồng hồ tổng phân vùng DMA mạng lưới cấp nước sạch sinh hoạt.

2. Hệ thống tưới tiêu nông nghiệp hiện đại: Trục kết nối cụm van xả khí, van giảm áp, cụm phân phối lọc đĩa trong tưới phun mưa và tưới nhỏ giọt.

3. Mạng lưới gom & Xử lý nước thải: Đấu nối hệ thống đường ống công nghệ trong các bể hiếu khí, kỵ khí và tháp lắng của trạm xử lý nước thải công nghiệp.

4. Hệ thống dẫn khí nén & Môi chất kỹ thuật: Tuyến ống truyền dẫn khí nén áp lực cao trong các nhà máy, xưởng chế tạo công nghiệp đòi hỏi độ kín khí nghiêm ngặt.

>>>XEM THÊM: Bảng Tra Áp Lực Ống HDPE PN6, PN8, PN10, PN12.5, PN16, PN20 Chuẩn

4. Dải quy cách định chuẩn & Khả năng kết nối chuyển đổi đa vật liệu

Phụ kiện măng sông mặt bích HDPE được chuẩn hóa dải kích cỡ từ nhỏ đến trung bình: D40, D50, D63, D75, D90 và D110 mm, đáp ứng linh hoạt mọi yêu cầu bố trí ống nhánh trong bản vẽ thiết kế thi công.

Trong cùng một mạng lưới cấp thoát nước phức hợp, phụ kiện này đóng vai trò cầu nối chuyển tiếp đa dạng:

• Tích hợp mạng lưới ống nhựa: Tuyến ống dễ dàng ghép nối với các đường ống dẫn chất lỏng khác như ống nhựa công nghiệp hoặc tuyến thoát nước tòa nhà thông qua cụm phụ kiện ống PVC.

• Đấu nối hệ thống ống kim loại: Cho phép chuyển tiếp êm thuận sang các tuyến phụ trợ bằng ống thép đen, thép tráng kẽm hoặc bích inox thông qua bộ phụ kiện kim loại - gang - inox bằng liên kết bu lông siết phẳng.

• Kết hợp nhóm van & Vật tư phụ trợ: Đồng bộ cùng hệ thống bu lông giằng mạ kẽm, ty ren từ danh mục vật tư phụ - sắt - inox để định vị chắc chắn cụm van trên bệ đỡ.

Đối với các dự án yêu cầu khẩu độ phi tiêu chuẩn hoặc các mối nối chuyển bậc phức tạp, nhà thầu có thể đặt hàng trực tiếp từ xưởng gia công phụ kiện của Phú Xuân Vina để nhận cấu kiện chế tạo chính xác theo bản vẽ Shop Drawing.

>>>XEM THÊM: Nhận Gia Công Phụ Kiện uPVC - HDPE Phi Tiêu Chuẩn Cho Dự Án MEP

5. Quy trình thi công ghép nối mặt bích chuẩn kỹ sư giám sát

Để mối ghép mặt bích đạt độ kín tuyệt đối dưới áp suất danh định, kỹ thuật viên công trường cần tuân thủ trình tự lắp ráp 4 bước:

1. Chuẩn bị & Làm sạch bề mặt tiếp xúc: Rà soát kiểm tra bề mặt vành bích HDPE và mặt bích kim loại đối diện. Lau sạch cát bụi, dầu mỡ và ba-via tại gờ bích. Đặt tấm gioăng cao su đàn hồi vào đúng tâm rãnh định vị của hai mặt bích.

2. Căn chỉnh đồng trục tim tuyến ống: Định vị tuyến ống HDPE và thiết bị cơ khí sao cho hai mặt bích song song và đồng trục hoàn toàn. Tuyệt đối không dùng lực siết bu lông để kéo ép hai mặt bích bị lệch tâm, tránh tạo mô-men uốn cục bộ làm cong vênh hoặc gãy cổ bích nhựa khi vận hành áp lực cao.

3. Xỏ bu lông & Lắp vòng đệm: Xỏ toàn bộ bu lông liên kết qua các lỗ tương ứng. Bắt buộc lắp vòng đệm phẳng (long đền) ở cả hai phía đầu bu lông và đai ốc nhằm phân bổ đều lực nén cơ học lên vành nhựa, ngăn ngừa biến dạng bề mặt bích.

4. Siết bu lông đối xứng theo nguyên tắc hình sao: Dùng cờ lê lực siết ốc dần đều theo các cặp bu lông đối xứng qua tâm (nguyên tắc hình sao) qua từng cấp tải lực (30% - 60% - 100%). Cách làm này bảo đảm gioăng đệm bị nén ép đồng tâm, triệt tiêu nguy cơ cong vênh và xì mép dưới áp lực thủy tĩnh lớn.

>>>XEM THÊM: Hướng Dẫn Thử Áp Lực Đường Ống HDPE Theo Tiêu Chuẩn Hiện Hành

6. Tổng kho phân phối cấp 1 Phú Xuân Vina – Đối tác tin cậy cho mọi dự án MEP

CÔNG TY TNHH THƯƠNG MẠI QUỐC TẾ AB (Phú Xuân Vina) khẳng định uy tín vững chắc trong ngành cơ điện và hạ tầng cấp thoát nước với vai trò tổng kho phân phối cấp 1 chính hãng các thương hiệu vật tư ống hàng đầu: Nhựa Tiền Phong, ống nhựa Bình Minh, ống nhựa Đệ Nhất, Nhựa Đồng Nai, ống nhựa Hoa Sen - Minh Hùng, ống nhựa Sam Phú...

Lợi thế cạnh tranh đồng hành cùng nhà thầu:

• Hồ sơ nghiệm thu minh bạch: Toàn bộ vật tư bàn giao đều có đầy đủ chứng nhận chất lượng CO, chứng chỉ xuất xưởng CQ và hóa đơn VAT hợp lệ.

• Chính sách chiết khấu tốt nhất: Tối ưu hóa chi phí vật tư cho nhà thầu nhờ cơ chế giá phân phối cấp 1 trực tiếp từ nhà máy sản xuất.

• Thiết bị & Phụ kiện đồng bộ: Cung cấp đầy đủ các dòng phụ kiện hạ tầng chuyên sâu và giải pháp máy hàn ống nhựa công nghệ cao đi kèm dự án.

• Năng lực giao vận thần tốc: Đội ngũ xe tải cẩu chuyên dụng điều phối linh hoạt, giao hàng an toàn đến tận chân công trình tại TP. Hồ Chí Minh, Bình Dương, Đồng Nai, Tây Ninh, Bình Phước, Bà Rịa - Vũng Tàu, Long An, các tỉnh miền Tây (Cần Thơ, Tiền Giang, Bến Tre, Đồng Tháp, An Giang, Kiên Giang, Sóc Trăng, Bạc Liêu, Cà Mau...) và khu vực Tây Nguyên (Gia Lai, Đắk Lắk, Kon Tum, Đắk Nông...).
