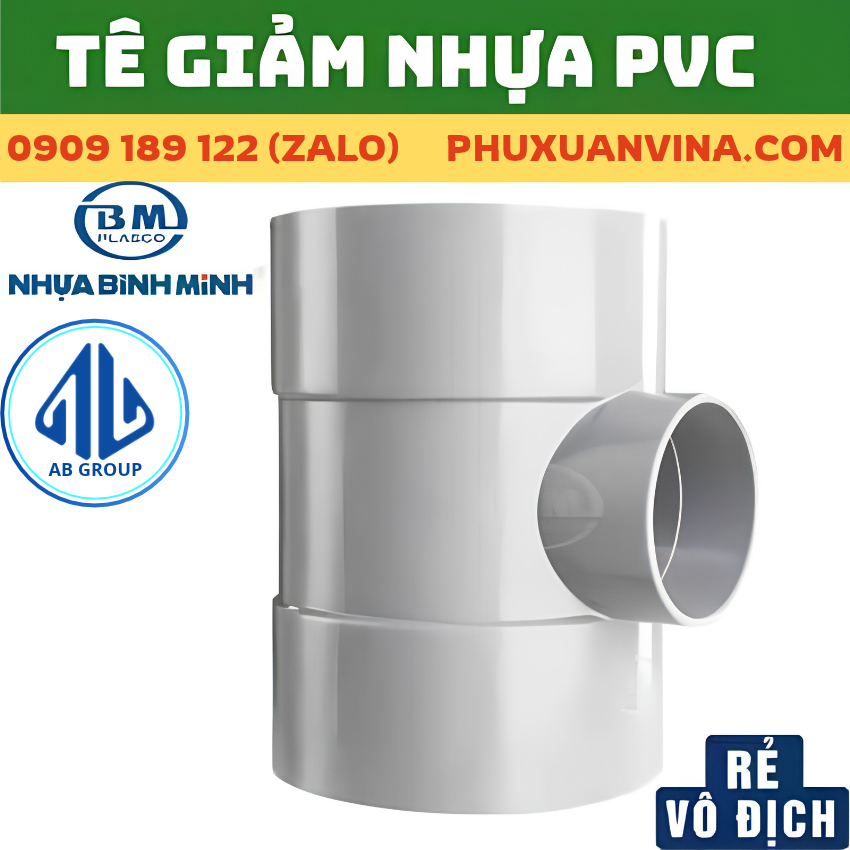

Tê Giảm Nhựa PVC Bình Minh

Tê giảm nhựa PVC Bình Minh (ba chạc 90° giảm uPVC) là cấu kiện đúc nguyên khối chuyên dụng trích nhánh vuông góc từ trục chính với khẩu độ nhỏ hơn mà không cần phụ kiện ghép tầng phức tạp. Cập nhật bảng quy cách hệ Inch (D21 – D220) và hệ Mét (D75 – D315), khả năng kháng hóa chất và quy trình dán keo dung môi chuẩn kỹ thuật từ tổng kho phân phối cấp 1 Phú Xuân Vina.

Quy Cách Kích Thước & Tiêu Chuẩn Sản Xuất Tê Giảm uPVC Bình Minh

Tê giảm uPVC Nhựa Bình Minh được gia công sản xuất trên dây chuyền ép phun tự động từ hợp chất polyvinyl chloride không hóa dẻo, tuân thủ các quy chuẩn nghiêm ngặt của tiêu chuẩn quốc tế ISO 1452:2009 (TCVN 8491:2011) và tiêu chuẩn BS 3505. Cấu tạo sản phẩm gồm hai cổng thẳng đồng trục giữ nguyên đường kính tuyến chính và một nhánh trích vuông góc 90° có đường kính thông thủy thu nhỏ.

Hệ thống sản phẩm được phân định theo hai hệ đo lường kích thước danh định phục vụ mọi yêu cầu bóc tách bản vẽ:

Hệ Inch (Tiêu chuẩn BS 3505): Định hình phục vụ mạng lưới cấp thoát nước dân dụng, khu đô thị và trục kỹ thuật căn hộ cao tầng với dải đường kính danh định từ D21 mm đến D220 mm (ví dụ các cỡ nhánh phổ biến như ống Bình Minh 21, ống Bình Minh 27, ống Bình Minh 34, ống Bình Minh 42, ống Bình Minh 49, ống 60 Bình Minh).
Hệ Mét (Tiêu chuẩn ISO 1452 / TCVN 8491): Ứng dụng chủ lực cho mạng lưới hạ tầng ngầm, khu công nghiệp và xử lý nước thải với dải khẩu độ trải rộng từ D75 mm đến D315 mm.

DN		PN (bar)	D (mm)	Z (mm)	H (mm)	D₁ (mm)	Z₁ (mm)	H₁ (mm)
mm x mm	inch x inch	PN (bar)	D (mm)	Z (mm)	H (mm)	D₁ (mm)	Z₁ (mm)	H₁ (mm)
27 x 21	¾ x ½	15	33	13	48	28	16	46
34 x 21	1 x ½	15	41	13	53	28	19	50
34 x 27	1 x ¾	15	41	16	54	33	19	54
42 x 21	1¼ x ½	15	50	13	55	28	22	53
42 x 27	1¼ x ¾	15	50	17	58	33	22	60
42 x 34	1¼ x 1	15	50	20	61	41	24	64
49 x 21	1½ x ½	15	57	13	66	28	24	57
49 x 27	1½ x ¾	15	57	17	69	33	24	63
49 x 34	1½ x 1	15	57	20	72	41	24	68
49 x 42	1½ x 1¼	12	57	24	76	50	24	72
60 x 21	2 x ½	15	69	17	77	28	32	66
60 x 27	2 x ¾	15	69	17	77	33	32	68
60 x 34	2 x 1	12	69	20	80	41	32	73
60 x 42	2 x 1¼	12	69	24	84	50	33	78
60 x 49	2 x 1½	12	69	27	87	57	32	88
90 x 27	3 x ¾	12	103	61	92	33	52	92
90 x 34	3 x 1	12	103	34	95	41	52	90
90 x 42	3 x 1¼	6	97	30	80	47	52	80
90 x 60	3 x 2	12	103	33	95	69	52	108
90 x 60	3 x 2	6	97	47	89	67	52	89
114 x 60	4 x 2	9	133	33	114	69	59	120
114 x 60	4 x 2	6	123	35	80	67	59	82
114 x 90	4 x 3	9	133	48	129	103	60	135
114 x 90	4 x 3	6	123	55	119	97	60	121
140 x 90*	5 x 3	6	153	55	119	97	68	119
140 x 114*	5 x 4	10	162	71	147	133	81	165
140 x 114*	5 x 4	6	153	63	139	123	76	140
168 x 90	6 x 3	9	188	63	190	103	94	155
168 x 90	6 x 3	6	181	63	148	97	96	147
168 x 114	6 x 4	9	188	71	203	133	96	180
168 x 114	6 x 4	6	181	68	178	123	96	160

Để đảm bảo hiệu quả thoát nước và cấp áp lực toàn diện cho công trình, kỹ sư MEP có thể kết nối đồng trục phụ kiện tê giảm với các dải kích thước ống thoát đứng trục chính như ống Bình Minh 90, ống Nhựa Bình Minh 110, ống Bình Minh 114, ống Bình Minh 140, ống PVC D160 Bình Minh, hoặc các trục gom xả hạ tầng lớn như ống PVC D200 Bình Minh, ống Nhựa Bình Minh Phi 250 và ống Nhựa PVC D315 Bình Minh.

>>>XEM THÊM: Bảng Giá Ống PVC Bình Minh Mới Nhất

Đặc Tính Cơ Lý, Khả Năng Kháng Hóa Chất & Giới Hạn Vận Hành Kỹ Thuật

Được đúc từ 100% hạt nhựa PVC nguyên sinh chất lượng cao kết hợp phụ gia ổn định nhiệt, cấu kiện tê giảm Bình Minh đáp ứng trọn vẹn các yêu cầu cơ học khắt khe trong suốt vòng đời công trình:

Độ cứng vững & Khả năng đàn hồi: Cấu trúc vách nhựa đúc dày dặn chịu được ứng suất kéo đứt và lực va đập thủy lực khi trạm bơm vận hành ngắt mở đột ngột. Bề mặt lòng phụ kiện láng mịn với hệ số nhám thủy lực Manning n=0.009n = 0.009n=0.009, triệt tiêu lực cản ma sát, chống hiện tượng đóng cặn sinh học và ngăn ngừa lắng đọng bùn cát.
Độ an toàn vệ sinh & Dịch tễ nguồn nước: Vật liệu trơ tuyệt đối, không chứa tạp chất kim loại nặng hay hóa chất phụ gia độc hại, an toàn tuyệt đối cho hệ thống truyền dẫn nước sạch sinh hoạt đô thị, trường học, bệnh viện cũng như mạng lưới tưới tiêu nông nghiệp kỹ thuật cao.
Khả năng thích ứng hóa chất: Kháng bền bỉ các dung dịch axit loãng, môi trường kiềm, nước nhiễm phèn chua, muối mặn và phần lớn các dòng nước thải sinh hoạt.
Tuổi thọ thiết kế: Khi lắp đặt đúng tiêu chuẩn cơ điện và vận hành ở dải áp suất phù hợp, sản phẩm đạt tuổi thọ ổn định vượt mốc 50 năm, tối ưu chi phí khấu hao vật tư cho chủ đầu tư.
Ngưỡng nhiệt độ & Môi chất cấm: Sản phẩm hoạt động an toàn trong dải nhiệt độ từ 0°C đến 45°C. Tuyệt đối không ứng dụng dẫn axit đậm đặc có tính oxy hóa mạnh (như HNO3HNO_3HNO3, H2SO4H_2SO_4H2SO4 đặc) và các gốc dung môi hợp chất thơm hữu cơ.

Trong trường hợp hồ sơ thiết kế đòi hỏi tuyến dẫn nước nóng trung tâm, lò hơi hoặc hệ thống chiller tuần hoàn nhiệt độ cao, nhà thầu cần chuyển đổi phương án sang sử dụng ống PPR Bình Minh, kết hợp cấu kiện van PPR Bình Minh và hệ sinh thái phụ kiện PPR Bình Minh chuyên dụng chịu nhiệt tới 95°C.

>>>XEM THÊM: Bảng Giá Ống Nhựa Bình Minh Mới Nhất 2026: uPVC, PPR, HDPE | Phú Xuân Vina

Biện Pháp Dán Nối Dung Môi Chuẩn Cơ Điện & Lưu Ý Đặt Ống Hạ Tầng

Quy trình kết nối tê giảm uPVC dựa trên nguyên lý hàn dung môi (Solvent Welding), nơi bề mặt tiếp xúc được hòa tan cục bộ và thẩm thấu phân tử để tạo thành khối đồng nhất:

Bước 1 (Cắt & vát mép ống): Cắt vuông góc 90° trục tâm ống bằng kéo cắt chuyên dụng hoặc máy cưa đĩa. Dùng dũa hoặc dao gọt vát mép ngoài một góc 15° để loại bỏ hoàn toàn ba via, tránh làm trầy xước và đẩy dồn lớp keo bên trong lòng chén tê giảm khi thao tác đẩy lồng.
Bước 2 (Làm sạch tiếp diện): Sử dụng khăn khô không xơ sợi lau sạch toàn bộ bụi đất, cát mịn và dầu mỡ tại đầu ống cắm và lòng trong đầu nong của tê.
Bước 3 (Thoa dung môi polymer): Dùng chổi quét một lớp keo dán uPVC mỏng đều vào lòng ngàm tê giảm, sau đó quét một lớp keo dày hơn lên bề mặt ngoài đầu ống cắm. Quá trình này phải thực hiện dứt khoát trước khi dung môi bay hơi làm se bề mặt.
Bước 4 (Lồng ghép & Định vị): Đẩy nhanh đầu ống vào hết chiều sâu giác cắm của tê giảm theo phương thẳng trục tuyệt đối, giữ chặt mối nối cố định trong khoảng 15 – 30 giây để keo bắt đầu ninh kết ban đầu. Tuyệt đối không xoay lắc phụ kiện trong lúc ấn lồng vì sẽ làm gãy chuỗi liên kết polymer đang định hình. Lau sạch phần keo thừa đùn ra ngoài mép nối.
Bước 5 (Nghiệm thu thử áp lực): Tuyệt đối không vận hành di chuyển tuyến ống trong vòng 5 phút đầu sau khi dán. Để mối hàn đạt độ ngấu phân tử bền vững tối đa, chỉ được tiến hành bơm nước thử áp lực thủy tĩnh sau thời gian ninh kết tối thiểu 24 giờ.

Đối với hệ thống rãnh gom ngoài trời hoặc tuyến hạ tầng ngầm chịu tải trọng giao thông lớn, nếu tuyến ống thu gom cần kết hợp cùng chức năng tự thu nước ngầm hoặc thoát nước mặt sân thể thao, kỹ sư có thể cân nhắc tích hợp bổ sung cấu kiện ống HDPE gân thành đôi Bình Minh để đảm bảo khả năng chịu nén đỉnh và chống sụt lún địa chất.

>>>XEM THÊM: Bảng Giá Ống HDPE Gân Thành Đôi Bình Minh Mới Nhất

Năng Lực Phân Phối Cấp 1 & Dịch Vụ Cung Ứng Dự Án Tại Phú Xuân Vina

CÔNG TY TNHH THƯƠNG MẠI QUỐC TẾ AB (Phú Xuân Vina) khẳng định uy tín hàng đầu trong lĩnh vực cung ứng vật tư cấp thoát nước, ống luồn cáp điện và phụ kiện công nghiệp cho các tổng thầu xây lắp MEP tại khu vực miền Nam, Tây Nguyên và các tỉnh thành phụ cận:

Tổng kho phân phối cấp 1 chính hãng: Đại lý ủy quyền chiến lược các thương hiệu vật tư ống nhựa đầu ngành như Bình Minh, Tiền Phong, Đệ Nhất, Hoa Sen... Cung cấp đầy đủ các nhóm giải pháp từ giá ống nhựa Bình Minh cạnh tranh, hệ thống ống nhựa PVC Bình Minh, đường ống cấp nước áp lực cao ống HDPE Bình Minh đến các dải ống dẫn nhánh chịu nhiệt.
Xưởng gia công phụ kiện kỹ thuật chuyên sâu: Nhận trực tiếp gia công chế tác các chi tiết tê giảm khẩu độ lớn, cút góc uốn bán kính R lớn, khớp nối chuyển bậc phi tiêu chuẩn theo đúng bản vẽ chi tiết (Shop Drawing), khắc phục hoàn toàn rào cản khi nhà máy không có sẵn khuôn đúc.
Hồ sơ nghiệm thu pháp lý minh bạch: 100% chuyến hàng xuất xưởng đều có đầy đủ chứng chỉ chất lượng CO/CQ, kết quả kiểm định Quatest và hóa đơn giá trị gia tăng (VAT) hợp pháp, hỗ trợ tư vấn giám sát nghiệm thu vật tư đầu vào thông suốt.
Logistics giao hàng công trường: Đội xe tải, xe cẩu chuyên dụng điều phối linh hoạt, giao hàng nhanh chóng tận chân công trình tại TP. Hồ Chí Minh, Bình Dương, Đồng Nai, Long An, Bà Rịa – Vũng Tàu và các công trình hạ tầng trọng điểm.

>>>XEM THÊM: Bảng Giá Ống HDPE Bình Minh Mới Nhất

Câu Hỏi Thường Gặp (FAQ) Về Tê Giảm Nhựa PVC Bình Minh

1. Tê giảm uPVC Bình Minh có thể lắp đặt cho hệ thống cấp nước nóng không?

Không. Cấu kiện được thiết kế vận hành tối ưu trong dải nhiệt độ từ 0°C đến 45°C. Khi nhiệt độ môi chất vượt ngưỡng 45°C, cấu trúc nhựa uPVC bắt đầu mềm hóa nhiệt, làm suy giảm nghiêm trọng cấp áp lực danh định PN và dẫn đến nguy cơ bục rách mối nối.

2. Tê giảm uPVC hệ Inch và hệ Mét có thể kết nối trực tiếp với nhau không?

Không kết nối trực tiếp được. Hai hệ quy chuẩn này có sai khác về đường kính ngoài danh định và dung sai hình học. Khi cần chuyển đổi giữa hai hệ thống trên cùng tuyến ống, kỹ sư phải sử dụng đầu chuyển bậc hoặc phụ kiện nối chuyển đổi chuyên dụng.

3. Khả năng kháng hóa chất của tê giảm PVC Bình Minh ở mức độ nào?

Sản phẩm chịu được hầu hết các dung dịch axit loãng, dung dịch kiềm, muối mặn và chất thải hữu cơ thông thường. Tuy nhiên, vật liệu không chống chịu được các loại axit đậm đặc có tính oxy hóa mạnh cũng như các dung môi gốc hydrocacbon thơm.

4. Sau khi dán keo tê giảm uPVC, bao lâu thì có thể bơm nước thử áp lực?

Thời gian ninh kết bề mặt ban đầu mất từ 1 đến 3 phút. Tuy nhiên, để các chuỗi phân tử polymer trong dung môi khuếch tán và đóng rắn hoàn toàn, bắt buộc phải chờ tối thiểu 24 giờ sau khi hoàn tất dán nối mới được tiến hành bơm nước thử áp lực thủy tĩnh theo tiêu chuẩn dự án.
